1~35KV 지한 무장한 전원 케이블 고압
XLPE 절연 케이블 :
1-35Kv 전원 케이블은 고전압에 고압에 적합한 일종의 XLPE 절연 케이블입니다 ; 그것은 XLPE 단열재와 금속 차페 층으로, 나도체로서 소형 꼼짝 못하게 된 알루미늄선 또는 꼰 동선으로 구성됩니다, PVC 덮개 또는 PE 덮개가 부식을 방지하기 위해 커버됩니다.
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

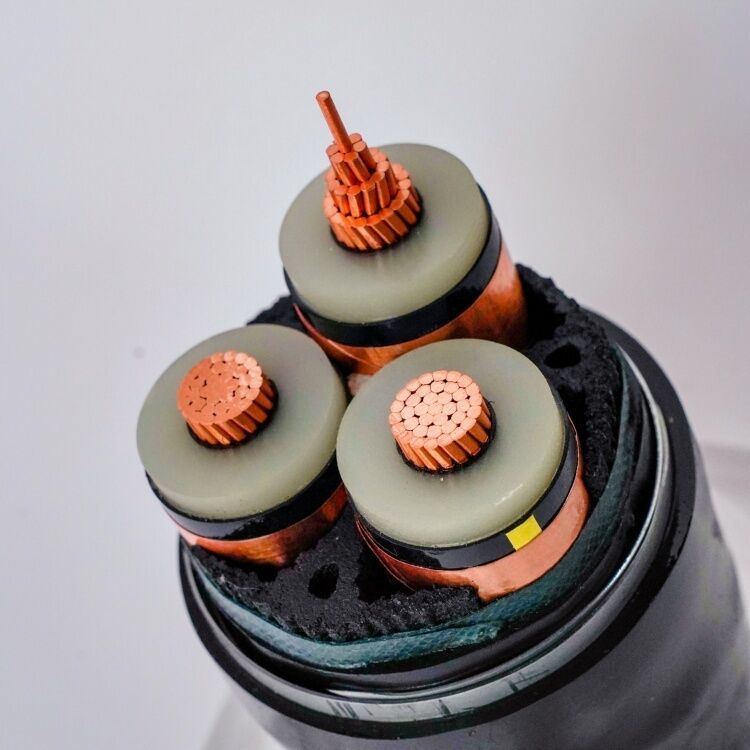

1KV 33KV XLPE 권력 케이블 구조
관리인 : 공통 어닐링된 꼼짝 못하게 된 콤팩트한 라운드 구리 또는 IEC60228 레벨 2에 따른 알루미늄 원형 도체
도체차폐 : 돌출성형 반도체 화합물
단열재 : XLPE (교차 결합 폴리에틸렌) 정격 온도는 90' Ｃ입니다
절연 차폐 : 돌출성형 반도체 화합물
와이어 메쉬 : 동 테이프 또는 동선의 동심원성 층
코어선 로고의 색 : 빨간, 노랗고, 푸른 테이프는 절연성 차폐층과 금속 차페 층 사이에 붙여져야 합니다 (위에서 말한 로고들이 필요에 따라 바뀔 수 있습니다) ;
집회 : 함께 3 차폐된 코어 와이어를 쌓아 올리고 필요한 경우, PVC 덮개의 층으로 커버와 절연재로 적합한 비흡습성 물질로 가득 차세요
내부 쉬스 : PVC ST2 또는 PE 압출 층, 저발연과 무독성
강화하는 것 : 아연도강 테이프의 복수선 또는 아연도강 전선, 알루미늄 호일 또는 알루미늄선과 단일의 전력 케이블의 복수선과 3심 전원 케이블
외부 쉬스 : IEC 60502 또는 PE, LSZH에 일치하는, PVC 유형 ST2
XLPE (교차 결합 폴리에틸렌) 전원 케이블은 우수한 전기적이고 물성을 가지고, 전송과 배전선을 위한 최고 케이블입니다. 이러한 케이블의 장점은 단순 구조와 경량입니다 ; 우수한 전기적, 열이고 기계적이고 화학적 저항 뿐 아니라 그들은 또한 적용의 편익을 가지고 있습니다. 그것은 레벨 차에 의해 제한되는 것 없이 또한 루트를 따라 위치될 수 있습니다.
35kV와 아래의 전력 송배전계통에 사용했습니다. 그것은 완전히 오일 침윤된 페이퍼 절연 전력 케이블을 대체할 수 있고, 또한 부분적으로 폴리염화비닐 격리된 전력 케이블을 대체할 수 있습니다. 그것은 넓게 힘과 건설, 마이닝, 야금학, 석유화학제품과 통신 필드에서 사용됩니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
