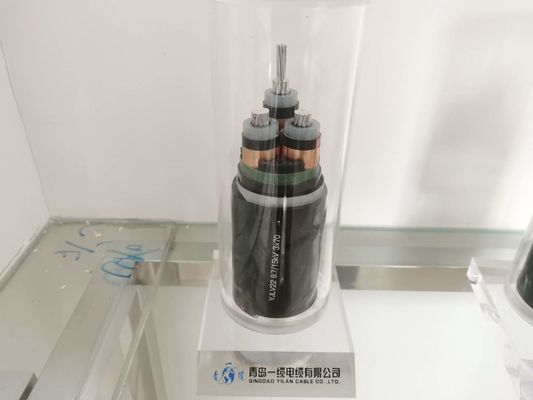

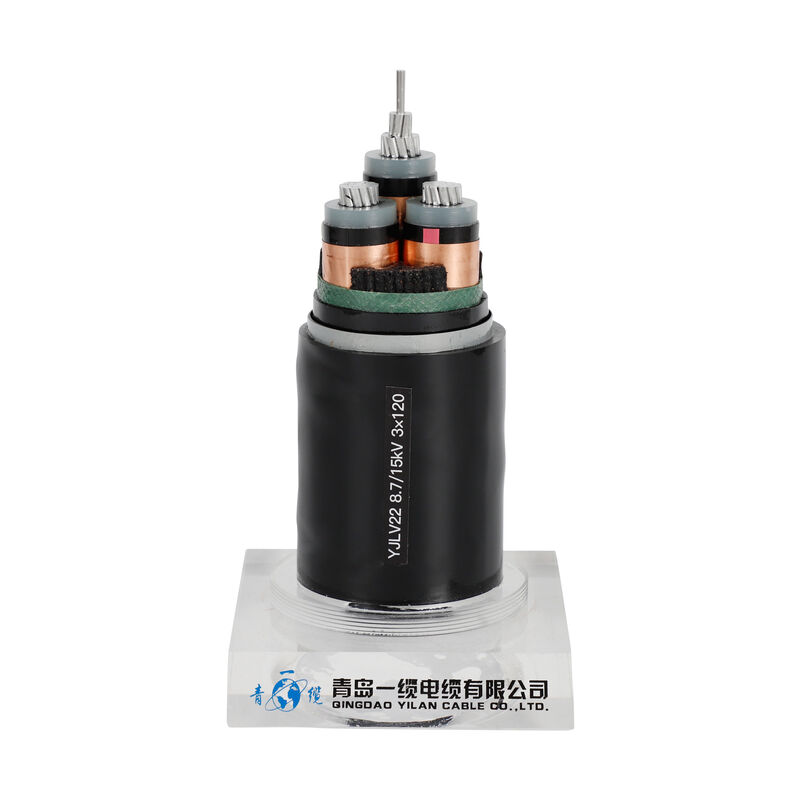

전송과 배전선을 위한 3×6mm2 XLPE 절연 케이블
XLPE 절연 케이블은 다음과 같이 그와 같은 머리위 가공 인입선 앱을 위해 사용됩니다 :거리 lighting.outdoor 조명과 건설을 위한 임시 공급.600v 위상간의 전압 이하에서 사용되고에서 폴리에틸렌(PE) 절연 도체 부서 모임들 또는 90C 교차 결합 폴리에틸렌(XLPE) 절연 도체 부서 모임들에 대해 75C를 초과하지 않기 위한 도체 온도에.
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
구조
관리인 : IEC 60228 레벨 2에 일치하는, 보통 라운드 가닥 구리 관리인
단열재 : PVC, XLPE
인너 레이어 : PVC
강탈하는 것 : 와이어, 강철 줄자, 알루미늄선
요구조건, 덮개에 따른 것 : PVC는 검은 IEC 60502를 만납니다
기록 : 예를 들어 표준 또는 요구에 따른 단열재 색
하나의 핵 25mm2 전원 케이블
관리인 특성 : 구리
단열재 : 검은 XLPE
절연 두께 : 0.7 밀리미터
덮개 : PVC
쉬쓰 두께 : 1.4 밀리미터
대략. 케이블 중량 : 294 킬로그램 / 킬로미터
전체 케이블 직경 : 10.7 밀리미터
20C에 있는 최대 DC 저항 : 0.727
애플리케이션
0.6/1kV의 정격 전압으로 배포와 송전선으로 사용했습니다.
웰을 놓는 땅에서 베리링에 적합하고 수면하에 있습니다. 어떤 샤프트 긴장에 견딜 수 있습니다.
국제 표준 : IEC 60502-1, 국제전기기술위원회 60228 ;
ASTM BS, DIN과 ICEA와 같은 다른 표준을 위한 요구
