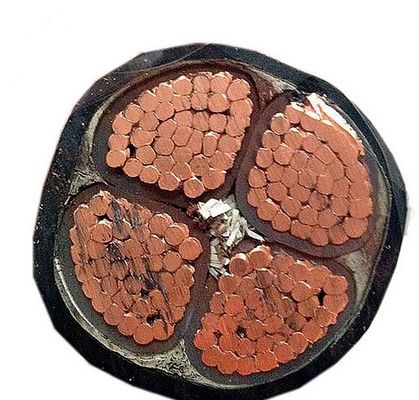

로우 스모크 제로 할로겐 덮개 항발화성 전원 소프트 케이블
불연화 전선과 케이블 일련 제품
1. 생성물 규격
기업 표준, 이 표준이 GB/T 19666-2005에 상당합니다.
2. 이 제품은 평가된 AC 전압 1-10 KV 플라스틱 절연전력케이블, 450/750 Ｖ 플라스틱 격리된 제어 케이블, 450/750 Ｖ와 아래의 전기 장비 전선과 케이블, 특히 고온, 불타기 쉽고 화재를 사용하는 모든 곳의 용도에 적합합니다. 전력, 제어, 경보와 화재 - 제어 시스템과 다른 회로를 전하고 분배하기 위한 증명 .
3. 사용을 위한 특성
a. 다른 제품 종류에 따르면, 정격 전압은 다음으로 분할될 수 있습니다 :
α. 0.6/1 - 8.7/10 KV β. 450/750 KV γ. 300/500 Ｖ δ. 300/300 Ｖ
비. 오랜 기간 동안 케이블의 허락된 워크 온도는 다른 종류의 제품에 따라 다음으로 분할됩니다 :
70oC,90oC,10
Ｃ. 짧은 회로(5s)를 위해, 관리인의 허락된 max.work 기온은 (a-α를 위해) 160oC와 250oC를 초과하지 않습니다.
Ｄ. 케이블을 설치하기 위한 환경 온도는 0oC보다 못하진 않아야 합니다.
Ｆ. 허락된 분. 케이블의 곡률 반경은 다른 종류의 다음과 같은 제품에 따라 있어야 합니다 : 6 배, 케이블 전체 직경의 10 times,12 번과 15 번 .
Ｇ. 케이블 산화 성질
α. 플레임 온도 750-800oC 연소 조건 하에, 케이블은 정상적으로 적어도 90 분을 운영할 수 있습니다.
β. 측정된 케이블 전류. α 환경 하에 수용력은 상응하는 종류의 근무 요건과 공통 케이블의 상술 하에 커런트-캐리링 용량 값보다 못하진 않습니다.
Ｈ. 다른 전기특성과 물리적입니다 . 전문의 기계공 성질은 상응하는 공통 케이블 보다 모두 더 높습니다.
| 표 1 | |||||||||
| 타입 | 이름 | ||||||||
| NH-VV | PVC가 격리한 항발화성, PVC 덮개, 구리 전원 케이블 | ||||||||
| NH-VV22 | PVC가 격리한 항발화성, PVC 덮개, 강철 벨트 무장한 구리 전원 케이블 | ||||||||
| NH-YJV | XLPE가 격리한 항발화성, PVC 덮개, 구리 전원 케이블 | ||||||||
| NH-YJV22 | XLPE가 격리한 항발화성, PVC 덮개, 강철 벨트 무장한 구리 전원 케이블 | ||||||||
| NH-FF | 플루오로플라스틱 절연, 플루오로플라스틱 덮개 구리 전원 케이블 | ||||||||
| WDZN-YY | LSZH 폴리올레핀은 격리했습니다, 폴리올레핀 덮개가 전원 케이블을 구리도금합니다 | ||||||||
| WDZN-YY23 | LSZH 폴리올레핀은 격리했습니다, 폴리올레핀 덮개 강철 벨트가 구리 전원 케이블을 강화했습니다 | ||||||||
| NH-YGG | 실리콘 고무는 격리했습니다, 실리콘 고무 시스가 전원 케이블을 구리도금합니다 | ||||||||
| 타입 | 핵심 | 정격 전압 0.6/1 킬로볼트 | |||||||
| 부문(mm2) | |||||||||
| NH-VV ;NH-VV22 ;NH-FF ;NH-YGG ;NH-YJV ;NH-YJV22 ;NH-WDZN-YY23 | 1~5 | 1.5~300;4~300 | |||||||
| 표 3 | |||||||||
| 케이블 코어 diameterΦ | 플루오로플라스틱 쉬쓰 두께 | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| 특성 : | |||||||||
| 1, 케이블 부설을 위한 대기 온도 : 0' Ｃ 위에 | |||||||||
| PVC 절연 도체 부서 모임의 2, 장기 최대 작업 온도는 70' 이하의 Ｃ입니다 ; NH-YJV 관리인은 than90' Ｃ가 더 가 아닙니다 ;WDZN-YY 관리인은 90' 이하의 Ｃ입니다 ;NH-YGG 관리인은 than180' Ｃ가 더 가 아닙니다 ;NH-FF 관리인은 than200' Ｃ가 더 가 아닙니다. | |||||||||
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
