Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable
  • Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable
  • Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable
  • Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable
  • Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable
Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable

Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable

원래 장소 중국
브랜드 이름 QINGDAO YICABLE CABLE
인증 CE, RoHS, CCC, KEMA
제품 세부정보
제품명:
XLPE 절연 전원 케이블
도체의 공칭 영역:
1.5mm2 ~ 1000 mm2
테스트 전압:
3.5kV/ 5분
기준:
IEC 60502-1 IEC 60502-2, IEC 60228
애플리케이션:
실내와 실외에 누워 있습니다
정격전압:
6/10
강조하다:

xlpe electrical cable

,

cross linked polyethylene cable

결제 및 배송 조건
최소 주문 수량
500m
가격
협상 가능
포장 세부 사항
나무로 되는 철 드럼 패킹 (보호에)
배달 시간
받아진 선급금 후에 10 -15 작업 일
지불 조건
티 / T 또는 액정
공급 능력
달 당 100KM
제품 설명

실내 / 실외용 XLPE 단열 전력 케이블, XLPE 단열 PVC 껍질 케이블





설명:



0.6/1kv XLPE 단열 전기 전력 케이블

CU/XLPE/PVC, IEC 60502

IEC 60502, IEC 60228, GB/T 12706.1-2008

CE, CCC, KEMA, ISO





건축물:



선도자: IEC 60228에 따른 밀집형 뿔형 구리 선도자, Cl.2
단열: 90 °C의 XLPE (교차 결합 폴리에틸렌)
껍질: PVC 타입 ST2 ~ IEC 60502, 검은색







참고:표준 또는 고객의 요구 사항에 따라 단열 색상





응용 프로그램:



실내 및 실외에 설치할 수 있습니다. 설치 중에 특정 견인력을 견딜 수 있지만 외부 기계적 힘은 아닙니다. 자기관으로 단일 코어 케이블을 설치하는 것은 허용되지 않습니다.





표준:



국제: IEC 60502, IEC 60228

중국: GB/T 12706.1-2008

요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준

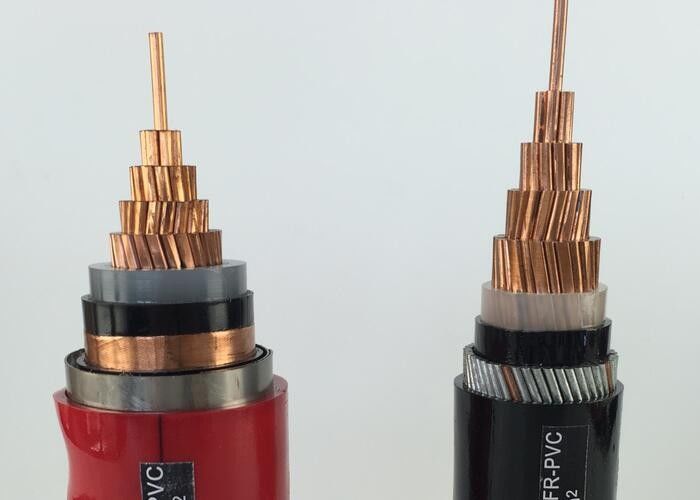

Laying Indoor / Outdoor XLPE Insulated Power Cable , XLPE Insulated PVC Sheathed Cable 0





기술 데이터:



정압: 0.6/1kV

최대 전도기 온도: 정상 (90°C), 단회로 5초 이상 (160°C, 절단 면적)

300mm 이하2, 140°C 절단 면적 300mm 이상2)

환경 온도 최소:환경 온도가 0°C 이하인 경우 케이블을 미리 가열해야 합니다.

굽기 반지름: 단일 코어 케이블 20 ((d+D) ± 5%

멀티 코어 케이블 15 ((d+D) ± 5%





인증서:



CE, RoHS, CCC, KEMA 및 요청에 따라 다른





기술 사양:



이름: 선수의 가로단 선도자의 나선 번호/디아 단열 두께 껍질 두께 대략. 과다 복용

대략

무게

 최대 DC 저항 (20 °C) 시험 전압 AC 현재 등급
mm2 PC/mm mm mm 하부 제한 (mm) kg/km Ω /km kV/5분 공기 (A) 직접 토양에 들어갑니다.
1 × 15 1/1.38 0.7 1.5 6 53 12.1 3.5 26 33
1 × 25 1/1.78 0.7 1.5 6 68 7.41 3.5 34 43
1 × 4 1/2.25 0.7 1.5 7 87 4.61 3.5 44 56
1 × 6 1/2.76 0.7 1.5 7 110 3.08 3.5 56 70
1 × 10 7/138 0.7 1.5 8 155 1.83 3.5 77 94
1 × 16 7/178 0.7 1.5 9 220 1.15 3.5 100 120
1 × 25 7/2.14 0.9 1.5 10.0 345 0.727 3.5 130 155
1 × 35 7/2.52 0.9 1.5 12.0 424 0.524 3.5 160 185
1 × 50 10/2.52 1.0 1.5 13.0 555 0.387 3.5 195 220
1 × 70 14/2.52 1.1 1.5 14.0 770 0.268 3.5 245 270
1 × 95 19/2.52 1.1 1.5 16.0 1040 0.193 3.5 300 320
1 × 120 24시간 24시간52 1.2 1.5 18.0 1290 0.153 3.5 350 365
1 × 150 30/2.52 1.4 2.0 20.0 1590 0.124 3.5 400 410
1 × 185 37/2.52 1.6 2.0 22.0 1944 0.0991 3.5 465 465
1 × 240 48/2.52 1.7 2.0 25.0 2510 0.0754 3.5 550 540
1 × 300 61/2.52 1.8 2.0 27.0 3042 0.0601 3.5 635 610
1 × 400 61/2.97 2.0 2.1 31.0 3869 0.0470 3.5 745 695
1 × 500 61/3.23 2.2 2.2 35.0 4910 0.0366 3.5 860 780
1 × 630 61/3.50 2.4 2.3 40.0 6220 0.0283 3.5 990 880
1 × 800 91/3.20 2.6 2.4 45.0 7870 0.0221 3.5 1120 970
1 × 1000 91/3.75 2.8 2.6 51.0 9804 0.0176 3.5 1260 1060
2 × 25 1/1.78 0.7 1.4 11.8 151 7.41 3.5 26 35
2 × 4 1/2.25 0.7 1.8 12.7 198 4.61 3.5 34 45
2 × 6 1/2.76 0.7 1.8 13.7 250 3.08 3.5 43 57
2 × 10 7/138 0.7 1.8 15.0 374 1.83 3.5 60 77
2 × 16 7/178 0.7 1.8 17.0 518 1.15 3.5 83 105
2 × 25 7/2.14 0.9 1.8 20.0 772 0.727 3.5 105 125
2 × 35 7/2.52 0.9 1.8 22.0 1006 0.524 3.5 125 155
2 × 50 10/2.52 1.0 1.8 20.0 1365 0.387 3.5 160 185
2 × 70 14/2.52 1.1 1.8 21.0 1872 0.268 3.5 200 225
2 × 95 19/2.52 1.1 1.8 24.0 2475 0.193 3.5 245 270
2 × 120 24시간 24시간52 1.2 1.8 27.0 3089 0.153 3.5 285 310
2 × 150 30/2.52 1.4 1.9 30.0 3834 0.124 3.5 325 345
3 × 15 1/1.38 0.7 1.4 10.0 145 12.1 3.5 20 27
3 × 25 1/1.78 0.7 1.8 11.0 185 7.41 3.5 26 35
3 × 4 1/2.25 0.7 1.8 12.0 250 4.61 3.5 34 45
3 × 6 1/2.76 0.7 1.8 13.0 320 3.08 3.5 43 57
3 × 10 7/138 0.7 1.8 16.0 450 1.83 3.5 60 77
3 × 16 7/178 0.7 1.8 18.0 640 1.15 3.5 83 105
3 × 25 7/2.14 0.9 1.8 21.0 940 0.727 3.5 105 125
3 × 35 7/2.52 0.9 1.8 23.0 1260 0.524 3.5 125 155
3 × 50 10/2.52 1.0 1.8 23.0 1670 0.387 3.5 160 185
3 × 70 14/2.52 1.1 1.8 26.0 2280 0.268 3.5 200 225
3 × 95 19/2.52 1.1 1.9 30.0 3020 0.193 3.5 245 270
3 × 120 24시간 24시간52 1.2 2.0 32.0 3790 0.153 3.5 285 310
3 × 150 30/2.52 1.4 2.2 37.0 4750 0.124 3.5 325 345
3 × 185 37/2.52 1.6 2.3 41.0 5654 0.0991 3.5 375 390
3 × 240 48/2.52 1.7 2.4 46.0 7243 0.0754 3.5 440 450
3 × 300 61/2.52 1.8 2.6 51.0 9465 0.0601 3.5 505 515
3 × 400 61/2.97 2.0 3.0 64.0 12066 0.0470 3.5 570 575
4 × 4 1/2.25 0.7 1.8 13.0 253 4.61 3.5 34 45
4 × 6 1/2.76 0.7 1.8 14.0 337 3.08 3.5 43 57
4 × 10 7/138 0.7 1.8 17.0 501 1.83 3.5 60 77
4 × 16 7/178 0.7 1.8 20.0 778 1.15 3.5 83 105
4 × 25 7/2.14 0.9 1.8 23.0 1160 0.727 3.5 105 125
4 × 35 7/2.52 0.9 1.8 25 1554 0.524 3.5 125 155
4 × 50 10/2.52 1.0 1.8 23 2148 0.387 3.5 160 185
4 × 70 14/2.52 1.1 1.8 27 2928 0.268 3.5 200 225
4 × 95 19/2.52 1.1 1.9 31 3854 0.193 3.5 245 270
4 × 120 24시간 24시간52 1.2 2.0 33 4925 0.153 3.5 285 310
4 × 150 30/2.52 1.4 2.2 38 6238 0.124 3.5 325 345
4 × 185 37/2.52 1.6 2.3 42 7562 0.0991 3.5 375 390
4 × 240 48/2.52 1.7 2.5 47 9836 0.0754 3.5 440 450
4 × 300 61/2.52 1.8 2.6 52 12550 0.0601 3.5 505 515
4 × 400 61/2.97 2.0 3.1 66 15929 0.0470 3.5 570 575
5 × 4 1/2.25 0.7 1.8 14.5 349 4.61 3.5 34 45
5 × 6 1/2.76 0.7 1.8 15.8 460 3.08 3.5 43 57
5 × 10 7/138 0.7 1.8 19.0 699 1.83 3.5 60 77
5 × 16 7/178 0.7 1.8 22.0 1013 1.15 3.5 83 105
5 × 25 7/2.14 0.9 1.8 25.0 1566 0.727 3.5 105 125
5 × 35 7/2.52 0.9 1.9 28.0 2083 0.524 3.5 125 155
5×50 10/2.52 1.0 2.0 31.0 2921 0.387 3.5 160 185
5 × 70 14/2.52 1.1 2.1 36.0 3974 0.268 3.5 200 225
5 × 95 19/2.52 1.1 2.2 39.0 5297 0.193 3.5 245 270
5 × 120 24시간 24시간52 1.2 2.4 44.0 6638 0.153 3.5 285 310
5 × 150 30/2.52 1.4 2.5 49.0 8290 0.124 3.5 325 345
5 × 185 37/2.52 1.6 2.7 55.0 10215 0.0991 3.5 375 390
5 × 240 48/2.52 1.7 3.0 64.0 13130 0.0754 3.5 440 450
5 × 300 61/2.52 1.8 3.2 70.0 16670 0.0601 3.5 505 515
3 × 4 + 1 × 25 1/2.25 + 1/1.38 0.7 1.8 13 236 4.61 3.5 34 45
3 × 6+ 1 × 4 1/2.76 + 1/2.25 0.7 1.8 14 316 3.08 3.5 43 57
3 × 10+ 1 × 6 7/1.38+1/28 0.7 1.8 17 461 1.83 3.5 60 77
3 × 16+ 1 × 10 7/1.78+7/1.38 0.7 1.8 19 679 1.15 3.5 83 105
3 × 25+ 1 × 16 7/2.14+7/178 0.9 1.8 22 1065 0.727 3.5 105 125
3 × 35+ 1 × 16 7/2.52+7/1.78 0.9 1.8 24 1360 0.524 3.5 125 155
3 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.8 25 1901 0.387 3.5 160 185
3 × 70+ 1 × 35 14/2.52 + 7/2.52 1.1 1.9 28 2585 0.268 3.5 200 225
3 × 95+ 1 × 50 19/2.52+10/2.52 1.1 2.0 32 3518 0.193 3.5 245 270
3 × 120+ 1 × 70 24/2.52+14/2.52 1.2 2.1 35 4443 0.153 3.5 285 310
3 × 150+ 1 × 70 30/2.52+14/2.52 1.4 2.2 40 5326 0.124 3.5 325 345
3 × 185+ 1 × 95 37/2.52+19/2.52 1.6 2.4 43 6682 0.0991 3.5 375 390
3 × 240+ 1 × 120 48/2.52+24/2.52 1.7 2.5 48 8501 0.0754 3.5 440 450
3 × 300+ 1 × 150 61/2.52+30/2.52 1.8 2.7 54 11155 0.0601 3.5 505 515
3 × 4 + 2 × 25 1/2.25 + 1/1.38 0.7 1.8 13.9 309 4.61 3.5 34 45
3 × 6+ 2 × 4 1/2.76 + 1/2.25 0.7 1.8 15.3 413 3.08 3.5 43 57
3 × 10+ 2 × 6 7/1.38+1/28 0.7 1.8 17.7 603 1.83 3.5 60 77
3 × 16+ 2 × 10 7/1.78+7/1.38 0.7 1.8 20.7 888 1.15 3.5 83 105
3 × 25+ 2 × 16 7/2.14+7/178 0.9 1.8 24.0 1342 0.727 3.5 105 125
3 × 35+ 2 × 16 7/2.52+7/1.78 0.9 1.8 25.7 1647 0.524 3.5 125 155
3 × 50+ 2 × 25 10/2.52+7/2.14 1.0 1.9 28.8 2386 0.387 3.5 160 185
3 × 70+ 2 × 35 14/2.52 + 7/2.52 1.1 2.0 32.4 3201 0.268 3.5 200 225
3 × 95+ 2 × 50 19/2.52+10/2.52 1.1 2.1 35.6 4269 0.193 3.5 245 270
3 × 120+ 2 × 70 24/2.52+14/2.52 1.2 2.3 41.1 5437 0.153 3.5 285 310
3 × 150+ 2 × 70 30/2.52+14/2.52 1.4 2.4 43.6 6519 0.124 3.5 325 345
3 × 185+ 2 × 95 37/2.52+19/2.52 1.6 2.5 49.1 8101 0.0991 3.5 375 390
3 × 240+ 2 × 120 48/2.52+24/2.52 1.7 2.7 54.2 10340 0.0754 3.5 440 450
3 × 300+ 2 × 150 61/2.52+30/2.52 1.8 2.8 55.6 12810 0.0601 3.5 505 515
4 × 10+ 1 × 6 7/1.38+1/28 0.7 1.8 18.3 649 1.83 3.5 60 77
4 × 16+ 1 × 10 7/1.78+7/1.38 0.7 1.8 21.1 965 1.15 3.5 83 105
4 × 25+ 1 × 16 7/2.14+7/178 0.9 1.8 24...5 1456 0.727 3.5 105 125
4 × 35+ 1 × 16 7/2.52+7/1.78 0.9 1.8 26.9 1863 0.524 3.5 125 155
4 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.9 28.8 2633 0.387 3.5 160 185
4 × 70+ 1 × 35 14/2.52 + 7/2.52 1.1 2.0 32.4 3565 0.268 3.5 200 225
4 × 95+ 1 × 50 19/2.52+10/2.52 1.1 2.1 35.6 4735 0.193 3.5 245 270
4 × 120+ 1 × 70 24/2.52+14/2.52 1.2 2.3 41.1 5977 0.153 3.5 285 310
4 × 150+ 1 × 70 30/2.52+14/2.52 1.4 2.4 43.6 7276 0.124 3.5 325 345
4 × 185+ 1 × 95 37/2.52+19/2.52 1.6 2.5 49.1 9055 0.0991 3.5 375 390
4 × 240+ 1 × 120 48/2.52+24/2.52 1.7 2.7 54.2 11567 0.0754 3.5 440 450
4 × 300+ 1 × 150 61/2.52+30/2.52 1.8 3.1 66.3 14321 0.0601 3.5 505 515
