| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | IEC/CE/KEMA |
중압 CU CTS XLPE 절연 전원 케이블 CE KEMA 인증
응용: XLPE Insulated Cable은 정격전압에서 배전 및 송전선로로 사용됩니다.3.6/6KV.
건설:
| 지휘자 | IEC 60228, 클래스 2에 따른 구리 도체 |
| 원형 또는 모양의 도체 | |
| 격리 | 90℃ 등급의 XLPE(교차결합 폴리에틸렌), 다양한 색상 선택 가능 |

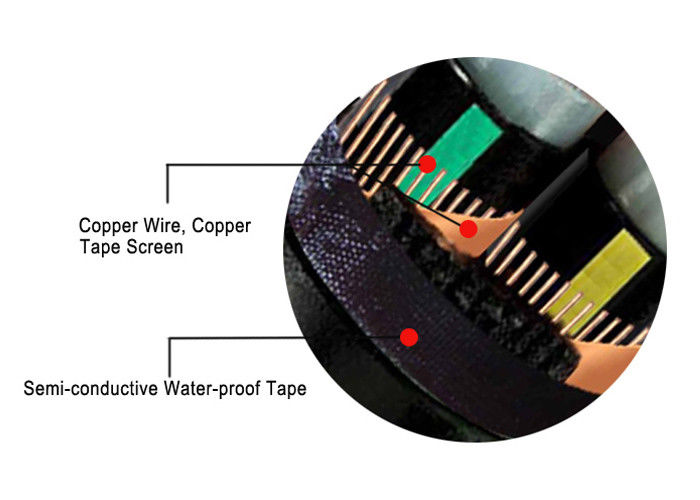

| 금속 스크린 옵션 | 구리 테이프 또는 구리선 편조 옵션 |
| 칼집 | IEC 60502에 따른 PVC 또는 FR-PVC 유형 ST2, 검정색 또는 빨간색 또는 맞춤형 |
주문 조언
정격전압
응용 표준: IEC/BS/UL/GB
코어 수
도체 크기 및 구성
단열재 종류
기갑 또는 비무장. 방어구의 경우 방어구 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
기술 데이터:정격전압3.6/6KV저전압
최대 도체 온도: 정상(90℃), 비상(130℃) 또는 5초 이하의 단락(250℃) 조건에서.
최소 주변 온도 0 OC, 설치 후, 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 아머가 없는 단일 코어의 경우 20 x 케이블 OD
아머가 없는 멀티 코어용 15 x 케이블 OD
아머가 있는 단일 코어용 15 x 케이블 OD
아머가 있는 멀티 코어용 12 x 케이블 OD
표준:국제: IEC 60502, IEC 60228, (FR 유형의 경우에만 IEC 60332-3)
중국: GB/T 12706, (FR 유형에만 GB/T 18380-3)
요청 시 BS, DIN, VDE 및 ICEA와 같은 기타 표준 제공
설치
1. 설치 온도는 20℃를 넘지 않아야 하며, 주변 온도가 0℃보다 낮을 경우 케이블을 예열해야 합니다.
2. 케이블의 굴곡반경은 8배 이상이어야 합니다.
3. 설치 후 케이블은 15분 동안 스탠드 전압 테스트를 거쳐야 합니다. 3.5kv DC
기술적인 매개변수:
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 외장 두께 | 대략. OD | 대략적인 무게 | 최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 1×25 | 7/2.14 | 2.5 | 1.5 | 18.0 | 619 | 0.727 | 12.5 | 135 | 150 |
| 1×35 | 7/2.52 | 2.5 | 1.5 | 19.0 | 737 | 0.524 | 12.5 | 165 | 180 |
| 1×50 | 10/2.52 | 2.5 | 1.6 | 20.0 | 901 | 0.387 | 12.5 | 200 | 215 |
| 1×70 | 14/2.52 | 2.5 | 1.6 | 22.0 | 1128 | 0.268 | 12.5 | 250 | 265 |
| 1×95 | 19/2.52 | 2.5 | 1.7 | 23.0 | 1391 | 0.193 | 12.5 | 305 | 315 |
| 1×120 | 24/2.52 | 2.5 | 1.8 | 25.0 | 1655년 | 0.153 | 12.5 | 355 | 360 |
| 1×150 | 30/2.52 | 2.5 | 1.8 | 26.0 | 1961년 | 0.124 | 12.5 | 405 | 405 |
| 1×185 | 37/2.52 | 2.5 | 1.9 | 28.0 | 2334 | 0.0991 | 12.5 | 465 | 455 |
| 1×240 | 48/2.52 | 2.6 | 1.9 | 30.0 | 2904 | 0.0754 | 12.5 | 550 | 530 |
| 1×300 | 61/2.52 | 2.8 | 2.0 | 33.0 | 3547 | 0.0601 | 12.5 | 635 | 595 |
| 1×400 | 61/2.97 | 3.0 | 2.2 | 37.0 | 4572 | 0.0470 | 12.5 | 745 | 680 |
| 1×500 | 61/3.23 | 3.2 | 2.3 | 41.0 | 5630 | 0.0366 | 12.5 | 855 | 765 |
| 1×630 | 61/3.50 | 3.2 | 2.4 | 45.0 | 6922 | 0.0283 | 12.5 | 980 | 860 |
| 1×800 | 91/3.20 | 3.2 | 2.5 | 50.0 | 8252 | 0.0221 | 12.5 | 1130 | 950 |
| 1×1000 | 91/3.75 | 3.2 | 2.6 | 54.8 | 10548 | 0.0176 | 12.5 | 1240 | 1040 |
| 3×25 | 7/2.14 | 2.5 | 2.1 | 37.0 | 1858년 | 0.727 | 12.5 | 120 | 125 |
| 3×35 | 7/2.52 | 2.5 | 2.2 | 39.0 | 2244 | 0.524 | 12.5 | 145 | 155 |
| 3×50 | 10/2.52 | 2.5 | 2.3 | 40.0 | 2767 | 0.387 | 12.5 | 175 | 180 |
| 3×70 | 14/2.52 | 2.5 | 2.4 | 45.0 | 3494 | 0.268 | 12.5 | 215 | 220 |
| 3×95 | 19/2.52 | 2.5 | 2.5 | 48.0 | 4334 | 0.193 | 12.5 | 265 | 265 |
| 3×120 | 24/2.52 | 2.5 | 2.6 | 51.0 | 5181 | 0.153 | 12.5 | 305 | 300 |
| 3×150 | 30/2.52 | 2.5 | 2.7 | 54.0 | 6154 | 0.124 | 12.5 | 345 | 340 |
| 3×185 | 37/2.52 | 2.5 | 2.9 | 58.0 | 7334 | 0.0991 | 12.5 | 400 | 380 |
| 3×240 | 48/2.52 | 2.6 | 3.0 | 63.0 | 9146 | 0.0754 | 12.5 | 470 | 435 |
| 3×300 | 61/2.52 | 2.8 | 3.2 | 69.0 | 11176 | 0.0601 | 12.5 | 535 | 485 |
| 3×400 | 61/2.97 | 3.0 | 3.5 | 77.0 | 14379 | 0.0470 | 12.5 | 620 | 520 |
포장 및 배송:우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
