Xlpe 절연 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | CE/CCC/KEMA |

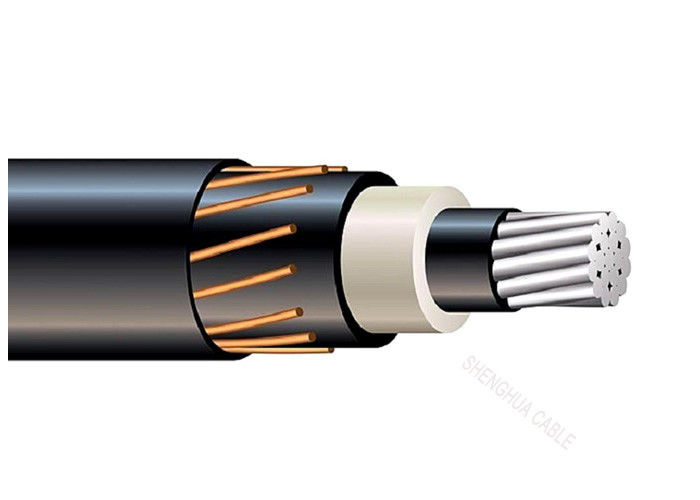

구리 철망 Signle 핵심 또는 3개의 핵심을 가진 MV 고압선 26/35kV CU/XLPE/CWS/PVC
응용: XLPE 절연케이블은 정격전압 26/35kV의 배전 및 송전선로로 사용됩니다.
건설:
| 지휘자 | IEC 60228, 클래스 2에 따른 구리 도체 |
| 원형 또는 모양의 도체 | |
| 유연한 도체(클래스 5)는 선택 사항입니다. | |
| 격리 | 90℃ 등급의 XLPE(교차결합 폴리에틸렌), 다양한 색상 선택 가능 |
| 금속 스크린 옵션 | 구리 테이프 또는 구리선 편조 옵션 |
| 칼집 | IEC 60502에 따른 PVC 또는 FR-PVC 유형 ST2, 검정색 또는 빨간색 또는 맞춤형 |
주문 조언
정격전압
응용 표준: IEC/BS/UL/GB
코어 수
도체 크기 및 구성
단열재 종류
기갑 또는 비무장. 방어구의 경우 방어구 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구사항
기술 데이터:정격 전압:26/35kV 중간 전압
최대 도체 온도: 정상(90℃), 비상(130℃) 또는 5초 이하의 단락(250℃) 조건에서.
최소 주변 온도 0 OC, 설치 후, 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 아머가 없는 단일 코어의 경우 20 x 케이블 OD
아머가 없는 멀티 코어용 15 x 케이블 OD
아머가 있는 단일 코어용 15 x 케이블 OD
아머가 있는 멀티 코어용 12 x 케이블 OD
표준:국제: IEC 60502-2, IEC 60228, (FR 유형의 경우에만 IEC 60332-3)
중국: GB/T 12706, (FR 유형에만 GB/T 18380-3)
요청 시 BS, DIN, VDE 및 ICEA와 같은 기타 표준 제공
기술적인 매개변수:
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 외장 두께 | 대략. OD |
대략. 무게 |
최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 1×50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758년 | 0.387 | 91 | 220 | 215 |
| 1×70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038년 | 0.268 | 91 | 270 | 265 |
| 1×95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 91 | 330 | 315 |
| 1×120 | 24/2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 91 | 375 | 360 |
| 1×150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 91 | 425 | 400 |
| 1×185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 91 | 485 | 455 |
| 1×240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 91 | 560 | 525 |
| 1×300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 91 | 650 | 595 |
| 1×400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 91 | 760 | 680 |
| 1×500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 91 | 875 | 775 |
| 1×630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 91 | 1000 | 875 |
| 1×800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 91 | 1130 | 970 |
| 1×1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 91 | 1250 | 1060 |
| 3×50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 91 | 185 | 200 |
| 3×70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 91 | 230 | 250 |
| 3×95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 91 | 280 | 300 |
| 3×120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 91 | 310 | 330 |
| 3×150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 91 | 360 | 380 |
| 3×185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 91 | 400 | 425 |
| 3×240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 91 | 470 | 490 |
| 3×300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 91 | 540 | 555 |
| 3×400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 91 | 610 | 625 |
포장 및 배송:우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
애프터 서비스 약속: Shanghai Shenghua Cable(그룹)은 "최고의 기업을 위해 노력하고, 최고의 제품을 생산하고, 최고의 서비스를 제공하고, 최고의 브랜드를 확립한다"는 Shenghua 신조를 보유하고 품질 우선 정책을 주장하며 고품질과 제품 결함 제로를 달성하기 위해 노력합니다. 따라서 모든 고객은 Shenghua Cable의 우수한 품질과 완벽한 서비스의 혜택을 충분히 누릴 수 있습니다. 한편, 우리는 모든 고객과 장기적이고 안정적인 관계를 구축하고자 하는 "최선을 다하고 상호 승리"라는 Shenghua 정신을 관찰합니다. 이로써 우리는 다음을 보장합니다:
1. 고객은 신이다. 우리는 모든 고객과 모든 협력을 마음으로 소중히 여길 것입니다.
2. 무료 사전 판매 서비스. 고객 한 분 한 분에게 최적의 제안을 해드리겠습니다.
3. 좋은 판매 서비스. 우리는 관련 제품 작동, 유지 관리 팁 및 설치 시운전을 무료로 제공합니다.
고객과 협력 관계를 구축할 때 기술 자문 서비스.
4. 판매 서비스 후에 사려깊은. 당사 제품은 PICC(중국 인민보험회사)의 보증을 받습니다. 우리는
설치 후 12개월 이내에 무료 유지 관리 및 디버깅을 제공합니다(잘못된 사용 제외).
5. 우리는 상하이에서는 24시간 이내에, 다른 지역에서는 72시간 이내에 문제를 해결할 것을 보장합니다.
6. 24시간 핫라인 전화 서비스. 우리는 적시에 귀하의 질문에 답변할 전문가를 임명할 것입니다.
우리는 항상 "품질은 생명선이고, 서비스는 자유방임이다"라고 굳게 믿으며, 이는 우리를 더욱 가까워지고 단단하게 만들어줄 것입니다!
상하이성화케이블(그룹)유한회사
FAQ
Q: 견적을 다시 받는 데 얼마나 걸리나요?
A: 대부분의 견적은 24시간 이내에 반환되지만, 특수 공사의 경우 더 많은 시간이 소요될 수 있습니다.
Q: 귀하의 제품에는 어떤 보증이 적용됩니까?
A: SHAN 케이블은 당사의 모든 제품, 전선 케이블 등에 결함이 없음을 보장합니다. 당사는 양측이 합의한 품질을 충족하지 못하는 모든 제품을 회수할 것입니다. 구체적인 용어는 다음과 같습니다.
1. 우리는 자체 운반 배전망의 케이블 및 전선 조달을 위해 구매 주문에 따라 공급된 제품이 계약에 명시된 보증 기간 요구 사항을 준수할 것을 보증합니다.
2. 당사는 이 사양에 따라 제조되며 상품은 최신 또는 현재 모델의 미사용 새 제품입니다. 일단 우리가 선정되면, 우리는 계약의 요구사항에 따라 엄격하게 상품을 공급할 것입니다.
3. 보증은 상품 또는 경우에 따라 그 일부가 SCC에 표시된 최종 목적지로 인도되어 인수된 후 12개월 동안 유효하며, 원산지 국가의 항구나 선적 장소에서 선적한 날로부터 18개월 중 더 빠른 기간 동안 유효합니다.
4. 보증 기간 동안 구매자는 제품 품질에 문제가 있는 경우 서면으로 제조업체에 직접 알리거나 대리점을 통해 이를 알릴 수 있습니다. 제조업체는 합리적인 시간 내에 수리 또는 교체를 수행하고 이와 관련된 모든 비용을 부담합니다.
Q: 전선, 케이블 외에 다른 제품도 판매하나요?
A: 와이어와 케이블이 우리의 장점이지만 커넥터, 케이블 어셈블리 및 케이블 도구도 판매합니다. 당사의 제품은 전 세계 수많은 시장에 서비스를 제공합니다.
