| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | TS 11654 AER |
설명3단계 선도자 + 1 메신저 선도자 + 1 거리 조명 선도자

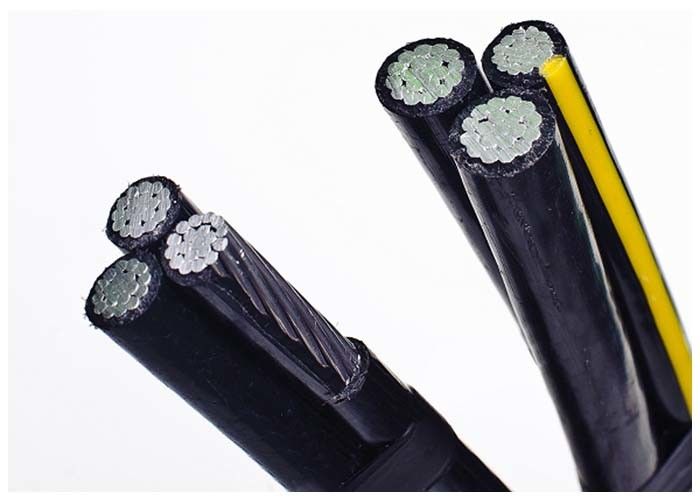

상공 유통 선에 설계된 에어리얼 펀들드 케이블은 AAAC로 된 고립 중립 메신저를 가지고 있으며 고립 알루미늄 단계 전도기가 나선 모양으로 뭉쳐 있습니다.케이블은 0으로 표시됩니다..6/1(1.2) kV이며 IEC60502에 적합합니다.
건축물
a) 단계 - 단계 전도기는 H68 상태의 알루미늄 전도기와 밀집 된 원형 줄무늬로 이루어져야 합니다.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded...
단계, 중성 전도자는 소용으로 폴리에틸렌 (PE) 을 내밀어야 한다.
표준 TS 11654
AER
| 단열된 선 | 포터 | 완성된 케이블 | |||||||||||||
| 수 | 주 유통선 | 길거리 조명 | |||||||||||||
| 지휘자 십자 | 번호 | 수 | 직경 | 저항력 | 전류 | 번호 | 전류 | 직경 | 미니 튼성 | 저항력 | 대략. | 대략 | |||
| 부문 | & 크로스 | 유선 | 전선 | 20°C | 운반 | & 크로스 | 운반 | 중립/미스 | 힘 | 20°C | 평균 | 무게 | |||
| 부문 | 용량 | 부문 | 용량 | 선더 와이어 | 제한 | 직경 | |||||||||
| 30°C | 30°C | ||||||||||||||
| mm2 | mm2 | PCS | mm | 오름/km | A | mm2 | A | mm | kN | 오름/km | mm | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
| 3x25+35 | 3x25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
| 3x50+70 | 3x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
| 4x25+35 | 4x25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
| 3x25+1x16+35 | 3x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
| 3x50+1x16+70 | 3x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
| 3x70+1x16+95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
| 4x25+1x16+35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
| 4x35+1x16+50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
| 4x50+1x16+70 | 4x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060 | |||
| 4x70+1x16+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420 | |||
