공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다
묘사

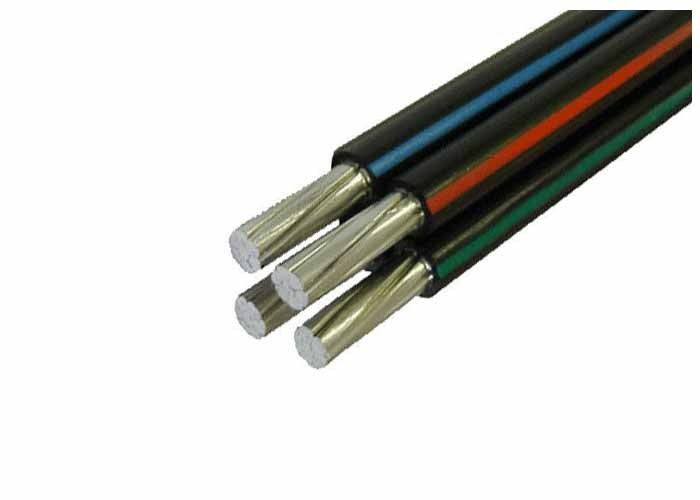

머리 위 배급 선을 위해 디자인된 공중선에 의하여 묶인 케이블에는 격리된 알루미늄 단계 지휘자가 그것에 나선형으로 상처를 입는 AAAC로 만든 격리한 중립 메신저가 있습니다. 케이블은 0.6/1 (1.2) kV에 정격 이고 IEC60502에 따릅니다.
건축
a) 단계 - 단계 지휘자는 좌초된 H68 상태 알루미늄 지휘자 및 압축한 안내장의 일 것입니다.
b) 중립국 또는 메신저 - 중립국 또는 메신저 지휘자는 좌초된 알루미늄 합금 지휘자와 압축한 안내장의 일 것입니다.
단계, 중립 지휘자는 폴리에틸렌 (PE)로 절연제로 내밀릴 것입니다.
기술적인 내역의 계획
| 단계 지휘자 | |||||||||||
| 명목상 단면적 | ² mm | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 핵심의 수 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 철사의 최소 숫자 | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 명목상 절연제 간격 | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 격리된 핵심의 직경 | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 최대. 20℃에 DC 저항 | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 주위 고요한 바람에 현재 등급 | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| 지휘자 temperature=75℃ | |||||||||||
| 메신저 지휘자 | |||||||||||
| 명목상 단면적 | ² mm | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 철사의 최소 숫자 | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 명목상 절연제 간격 | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 격리된 핵심의 직경 | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대. 20℃에 DC 저항 | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 산출하는 짐을 끊기 | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 완성된 케이블 | |||||||||||
| 대강 전반적인 직경 | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 케이블의 대강 무게 | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270년 | 1510년 | 1870년 | 2340 |
| 패킹 길이 | m/drum | 1000년 | 1000년 | 1000년 | 1000년 | 1000년 | 1000년 | 500 | 500 | 500 | 500 |
1. ASTM, BS, NFC, IEC의 DIN 기준
2. 강철 보다는 더 나은 강한 장력 강도 (AAAC);
3. 정격 전압: 0.6/1KV 또는 10 kV
4. 머리 위 송전선을 위해 사용하는;
