0.6/1kV 저전압 KEMA 인증 4심 구리 XLPE 절연 전원 케이블 전기 케이블
도체: IEC 60228에 따른 소형 구리 연선 도체, Cl.2
절연 : XLPE(가교폴리에틸렌) 90℃ 정격
외피 : PVC
코드 지정:
YJ : XLPE 단열재
V: PVC 외장
신청:
정격 전압이 0.6/1KV인 배전선에 사용하기에 적합합니다. 이 케이블은 기계적 손상 위험이 없는 실내, 케이블 덕트, 지하, 발전소 또는 스위칭 스테이션, 지역 에너지 배전, 산업 플랜트에서 사용되는 유전 손실이 낮습니다.
표준:
국제: IEC 60502-1, IEC 60228
중국: GB/T 12706.1-2008
독일: VDE 0276
영국: BS 7889
기술 데이터:
정격 전압: 0.6/1kV
최대 도체 온도: 정상 이하(90 ℃), 비상(130℃) 또는 5초 이하의 단락(250℃) 조건.
최소 주변 온도 0 ℃, 설치 후 및 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 12 x D
D: 케이블 외경

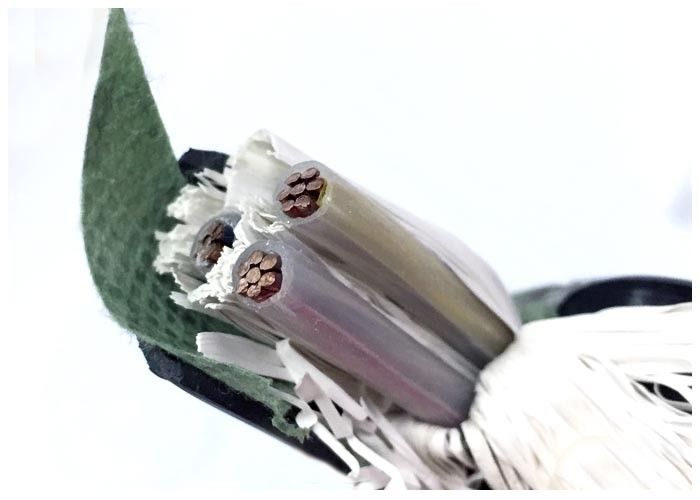

건설:
1. 단선 또는 연선 구리 도체
2. XLPE 단열재
3. 필러
4.PVC 외피
인증서:
CE, RoHS, CCC, KEMA 및 기타 요청 시 기타 사항
기술 사양
| No. 지휘자의 단면 | 절연체 두께 | 외장 두께 | 대략. OD | 대략. 무게 |
최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm | (mm) | (mm) | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 4×4 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 23.0 | 1160 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 25 | 1554년 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1.0 | 1.8 | 23 | 2148 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.2 | 38 | 6238 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.3 | 42 | 7562 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.5 | 47 | 9836 | 0.0754 | 3.5 | 440 | 450 |
| 4×300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 4×400 | 2.0 | 3.1 | 66 | 15929 | 0.0470 | 3.5 | 570 | 575 |
