Xlpe 절연 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | CE/KEMA/TUV/ISO |

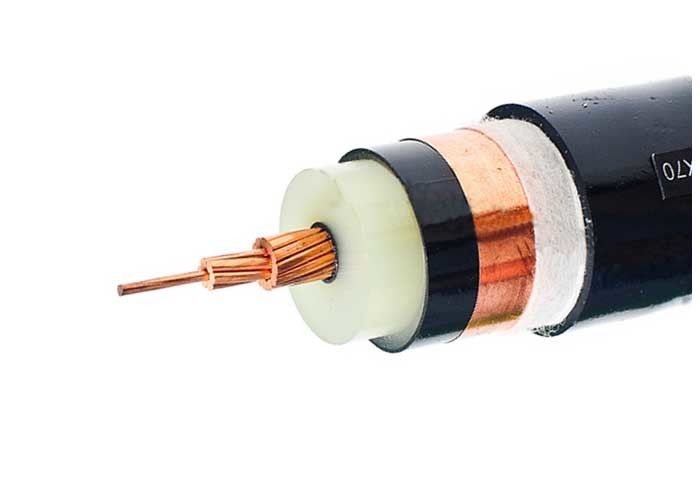

단일 코어 및 3 코어 26/35KV 고전압 XLPE 단열 전력 케이블 50sqmm에서 400sqmm까지
설명:
26/35kv XLPE 단열 전기 전력 케이블
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008
CE, CCC, KEMA, ISO
건축물:
선도자: IEC 60228에 따른 밀집형 뿔형 구리 선도자, Cl.2
단열: 90 °C의 XLPE (교차 결합 폴리에틸렌)
껍질: PVC 타입 ST2 ~ IEC 60502, 검은색
참고:표준 또는 고객의 요구 사항에 따라 단열 색상
응용 프로그램:
실내 및 실외에 설치할 수 있습니다. 설치 중에 특정 견인력을 견딜 수 있지만 외부 기계적 힘은 아닙니다. 자기관으로 단일 코어 케이블을 설치하는 것은 허용되지 않습니다.
표준:
국제: IEC 60502, IEC 60228, IBS 6622, VDE 0276
중국: GB/T 12706.2-2008
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
기술 데이터:
정압: 26/35kV
최대 전도기 온도: 정상 (90°C), 단회로 5초 이상 (160°C, 절단 면적)
300mm 이하2, 140°C 절단 면적 300mm 이상2)
환경 온도 최소:환경 온도가 0°C 이하인 경우 케이블을 미리 가열해야 합니다.
굽기 반지름: 단일 코어 케이블 20 ((d+D) ± 5%
멀티 코어 케이블 15 ((d+D) ± 5%
인증서:
CE, RoHS, CCC, KEMA 및 요청에 따라 다른
기술 사양:
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 1 × 50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 3.5 | 220 | 215 |
| 1 × 70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 3.5 | 270 | 265 |
| 1 × 95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 3.5 | 330 | 315 |
| 1 × 120 | 24시간 24시간52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 3.5 | 375 | 360 |
| 1 × 150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 3.5 | 425 | 400 |
| 1 × 185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 3.5 | 485 | 455 |
| 1 × 240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 3.5 | 560 | 525 |
| 1 × 300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 3.5 | 650 | 595 |
| 1 × 400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 3.5 | 760 | 680 |
| 1 × 500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 3.5 | 875 | 775 |
| 1 × 630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 3.5 | 1000 | 875 |
| 1 × 800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 3.5 | 1130 | 970 |
| 1 × 1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 3.5 | 1250 | 1060 |
| 3 × 50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 3.5 | 185 | 200 |
| 3 × 70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 3.5 | 230 | 250 |
| 3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 3.5 | 280 | 300 |
| 3 × 120 | 24시간 24시간52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 3.5 | 310 | 330 |
| 3 × 150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 3.5 | 360 | 380 |
| 3 × 185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 3.5 | 400 | 425 |
| 3 × 240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 3.5 | 470 | 490 |
| 3 × 300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 3.5 | 540 | 555 |
| 3 × 400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 3.5 | 610 | 625 |
