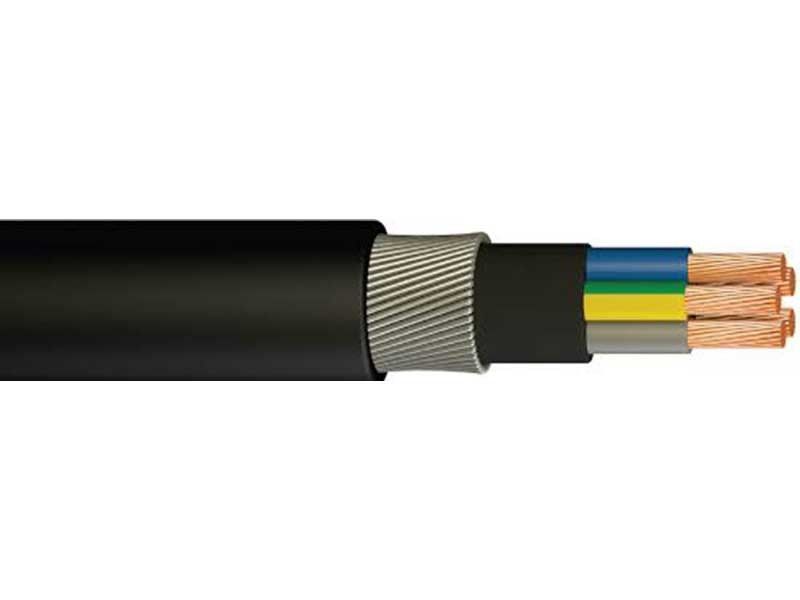

BS 7889 낮은 전압 XLPE 격리되고 PVC에 의하여 넣어지는 MV 고압선
XLPE의 기계적 성질은 다른 많은 절연제, 제안 더 중대한 장력 강도, 신장 및 충격 저항보다 우량합니다. 탄소 검정의 추가는 뜨거운 개악을 더 강화하고 저항을 극복하기 위하여 이용될 수 있습니다. XLPE 절연제는 녹지 않을 것입니다 또는 납땜 인두의 온도에 조차 드립, 그리고 교류 저항을 증가하고 나이 드는 특성을 개량했습니다.
육체 및 전기 특성
No.cores x | 절연제 간격 |
칼집 | 외부 Ø | 무게 | 공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | |
십자가 SEC. | 간격 | 대강. | 대강. | ||||
명목상 | |||||||
단계 | 중립 | 가치 | |||||
² mm | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140년 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475년 | 139 | 164 |
3×50+1×25 | 1 | 0.9 | 1.8 | 27.7 | 1951년 | 173 | 198 |
3×70+1×35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3×95+1×50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
3×120+1×70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3×150+1×70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3×240+1×120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3×300+1×150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
특징 사용하기:
XLPE/PVC에 의하여 격리된 전선은 철사 제품의 시리즈, 그리고 다른 절연재에 따라, 온도 주로 70 그리고 90도, 등 isdifferent 그것의 작동 온도 덮고 있습니다.
단단한 지휘자 PVC/XL .PE를 포함하여 지휘자 유형에 따르면, 전선, standed PVC/XL PE 절연 전선, 색깔 여러가지 가동 가능한 PVC/XLPE 절연 전선을 격리했습니다.
색깔 여러가지 편평한 철사, 둥근 철사, 등을 포함하여 그것의 모양에 따르면.
색깔 여러가지 단 하나 핵심 철사, 다핵 철사, 등을 포함하여 그것의 핵심 수에 Accoding.
장기 일을 위한 지휘자의 가장 높은 허용한 작용 온도는 90oC입니다. 최대 단락에서 (. 장기는 5 초 단지 입니다). 지휘자를 위한 가장 높은 온도는 더 이상 than250입니다.
지휘자의 D.C 저항은 GB/T3956-1997의 규정에 따릅니다.
환경 온도는 놓을 때 0개보다 아니 더 낮아야 합니다. 그렇지 않으면 그것은 미리 데워져야 합니다. 케이블은 수평한 하락 한계 없이 놓입니다. 3개의 핵심 케이블의 사소 구부리는 반경은 케이블 외부 직경의 12배 보다는 nosmaller이어야 합니다.
부분적인 출력 시험: 출력 양은 케이블을 위한 1.73Uo의 밑에 10pC 보다는 아무 더 많은 것도 없어야 합니다.
추천된 주문 모수
신속한 인용/공급을 위해 당신 조회 및 당신의 순서가 뒤에 오는 자료를 확보하고 있다는 것을 확인합니다 만족시키십시오:
1 국제 적이고 특별한 기준. (양자택일으로, 케이블의 정확한 사용법.)
2 정격 전압.
3 구리 알루미늄 지휘자.
각 지휘자의 4 크기.
5 절연재: PVC XLPE 또는 다른 사람.
지휘자의 6 수 그리고 ID.
7개의 다른 필요조건.
8 포장.
9 필수 배달 시간.
10 필수 타당성.
이 모두가 당신을 위해 기술 litle에 너무 보이는 경우에, 저희로 연락하지 않기 위하여 왜. 우리는 제일 제품 확인에서 당신 원조 당신의 특정한 신청을 위해 당신이 가지고 있을지도 모른 질문에 응답하기 위하여 기대하고.
수 년 동안 신청된 우리는 이것에 있는 제조입니다, 우리는 우리의 고객에게 좋은 품질 및 가격을 가진 케이블을 제안해서 좋습니다.
우리는 저희와 협상하고 협력하기 위하여 근실하게 고객을 국내외에서 환영합니다!!!
