| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | KEMA/CE/ISO/TUV |

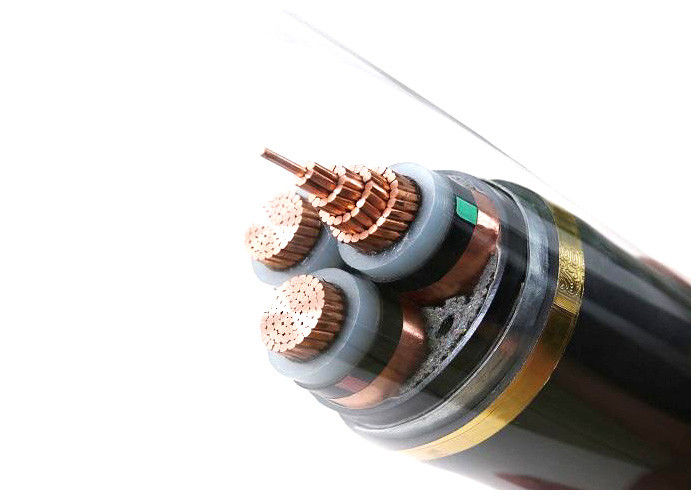

XLPE 절연 3.6kV/6kV IEC60502-2 STA MV 전력 케이블
애플리케이션
수갱, 물, 토양에 적용하면 더 큰 양압을 견딜 수 있습니다. 매체 전압 XLPE 절연 전원 케이블은 35kV 이하의 송배전 시스템에서 전력을 전송 및 분배하는 데 사용됩니다. 그것은 일반적으로 전력, 건설, 광산, 야금, 석유화학 산업 및 통신을 포함한 분야에 기름 침지 절연 전원 케이블을 완전히 대체하는 데 적용됩니다.
재산
1. 장기간 작업을 위한 도체의 최고 허용 작동 온도는 90도입니다.
2. 단락(최대 장기간은 5초 이하). 도체의 최고 온도는 250도를 넘지 않습니다.
3. 케이블은 수평 낙하 제한 없이 배치됩니다. 누워있을 때 환경 온도는 0보다 낮아서는 안됩니다. 그렇지 않으면 예열해야 합니다.
4. 우수한 전기적 성능, 화학적 부식에 대한 내성.
5.그들은 놓을 때 권장되는 견인력을 견딜 수 있습니다. 외부에서 견인력을 견딜 수 있습니다. 연소 후 할로겐이 없는 낮은 연기를 남겨둡니다. 케이블 연소를 지연시킵니다.
건설
| 지휘자 | 소형 연선 구리 도체, IEC 60228에 따른 클래스 2 |
| 원형 단선 구리 도체, IEC 60228에 따른 클래스 1 | |
| 유연한 연선 구리 도체, IEC 60228에 따른 클래스 5 | |
| 지휘자 화면 | 반도체 |
| 격리 | XLPE(가교폴리에틸렌) |
| 절연 스크린 | 반도체 |
| 금속 방패 | 구리 테이프 스크린 또는 구리선 및 구리 테이프 쉴드 |
| 필러 | 필러 스트립 |
| 포장 테이프 | 부직포 포장 테이프 또는 lsoh 포장 테이프 |
| 내부 피복 | 압출 PVC 또는 LSOH |
| 갑옷 | 강철 테이프 갑옷 |
| 전반적인 칼집 | PVC, FR-PVC, PE 또는 LSOH |
명세서
| MV(6~35kv) 전력케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) | |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 | |
| 구리 코어 | 알 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
| PVC 단열재 | |||
| 구리 코어 | 알 코어 | ||
| VV(VY); PVC(PE) 피복 전원 케이블 | VLV(VLY); PVC(PE) 피복 전원 케이블 | ||
| VV22(VV23); 강철 테이프 장갑, PVC(PE) 피복 전원 케이블 | VLV22(VLV23); 강철 테이프 장갑, PVC(PE) 피복 전원 케이블 | ||
| VV32(VV33), VV42(VV43), 강철 와이어 장갑, PVC(PE) 피복 전원 케이블 | VLV32(VLV33), VLV42(VLV43), 강철 와이어 장갑, PVC(PE) 피복 전원 케이블 | ||
기술 데이터
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -20°C ~ +90°C | |
| 결정된 | -20°C ~ +90°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 50265-2-1 |
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 내부 피복 두께 | 스틸 테이프 두께 | 외장 두께 | 대략. OD | 대략. 무게 | 최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 3×35 | 7/2.52 | 5.5 | 1.8 | 2×0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3×50 | 10/2.52 | 5.5 | 1.8 | 2×0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3×70 | 14/2.52 | 5.5 | 2.0 | 2×0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3×95 | 19/2.52 | 5.5 | 2.0 | 2×0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3×120 | 24/2.52 | 5.5 | 2.0 | 2×0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3×150 | 30/2.52 | 5.5 | 2.2 | 2×0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3×185 | 37/2.52 | 5.5 | 2.2 | 2×0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3×240 | 48/2.52 | 5.5 | 2.2 | 2×0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3×300 | 61/2.52 | 5.5 | 2.2 | 2×0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3×400 | 61/2.97 | 5.5 | 2.3 | 2×0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
