| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | KEMA/CE/ISO/TUV/RoSH |

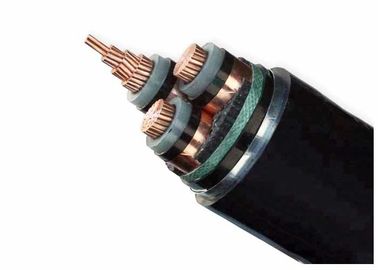

6/10kv 3 코어 Xlpe 단열 스틸 테이프 장갑 전력 ZR-PVC 전력 케이블
건축물

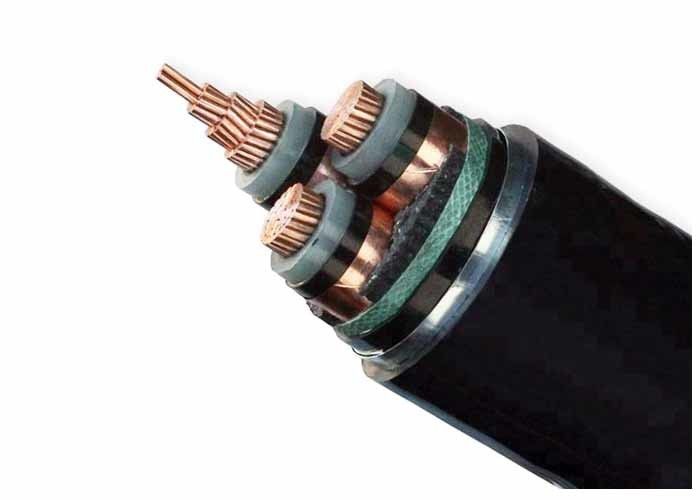

CU/XLPE/STA/PVC 장갑 전기 케이블
- IEC 60228에 따라 원형 벗은 구리 코어
- 내부 반도체
- 코어 단열 XLPE
- 외부 반도체층
- 반도체 테이프
- 구리 테이프 스크린
- 필러
- PVC 내부 껍질
- 가연제 강철 테이프 장갑 (STA)
- PVC 외부 껍질 (FR-PVC)
코드 이름:
YJ: XLPE 단열
V: PVC 껍질
32:강철선 장갑
22:제철 테이프 장갑
72: 알루미늄 철갑1 코어
62: 스테인리스 스틸 테이프 장갑 ‧ 1 코어
ZR: 불에 저항합니다.
적용
35kV 이하의 등급 전압의 전력 전송 및 유통 선에 사용됩니다.
고전압 및 중전압 전력 케이블은 지상, 내부 및 외부 시설, 야외, 케이블 채널, 물,케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
| MV ((18v/30kv) 전력 케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 |
| 큐 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
표준
국제: IEC 60502, IEC 60228
중국: GB/T 12706
요청에 따라 BS, DIN 및 ICEA와 같은 다른 표준
기술 데이터:
최대 전도기 온도: 정상 (90오C) 비상사태 (130오C) 또는 단전 5초 (250°C) 이상
최소 환경 온도 0오C, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 단핵에 15 x 케이블 O.D
멀티 코어용 12 x 케이블 O.D
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -5°C ~ +70°C | |
| 고정 | -20°C ~ +70°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 60332-1-2 |
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 껍질 두께 | 장갑 철자 | 껍질 두께 | 대략. 과다 복용 |
대략. 무게 |
최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 3 × 50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24시간 24시간52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
