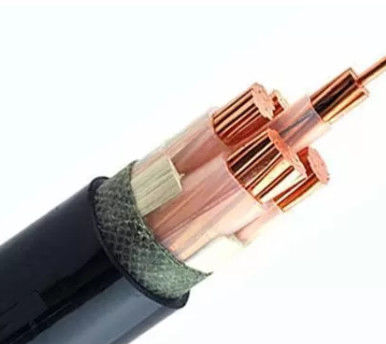

벌거벗은 구리 종류 2 지휘자를 가진 PVC에 의하여 넣어지는 XLPE에 의하여 격리되는 케이블
기준
국제 경기: IEC 60502-1
동포: GB/T 12706.1-2008
건축:
1. 지휘자
– 벌거벗은 구리 지휘자, 종류 2에서 IEC 60228
2. 절연제
– XLPE 화합물
3. 충전물
– PP 충전물
4.Wrapping 테이프
기갑 케이블의 경우에는:
5. 안 칼집
– PVC 화합물
6. 기갑
– 직류 전기를 통한 두 배 강철 테이프.
7. 외부 칼집:
– PVC 화합물
칼집 색깔:
– 검정
신청:
에너지 공급을 위한 고압선은 케이블 덕트, 발전소, residental 연결 및 거리 조명에 뿐 아니라 기계적인 손상이 예상될 것이지 않는 구독자 네트워크에 야외에, 안으로 지하에, 실내에, 설치됩니다.
모수
No.cores x 십자가 SEC. |
절연제 간격 |
명목상 칼집 간격 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | |
단계 | 중립 | ||||||
² mm | mm | mm | mm | mm | kg/km | A | A |
4×4+1×2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
4×6+1×4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
4×10+1×6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
4×16+1×10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
4×25+1×16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441년 | 118 | 137 |
4×35+1×16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853년 | 144 | 165 |
4×50+1×25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4×70+1×35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4×300+1×150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
