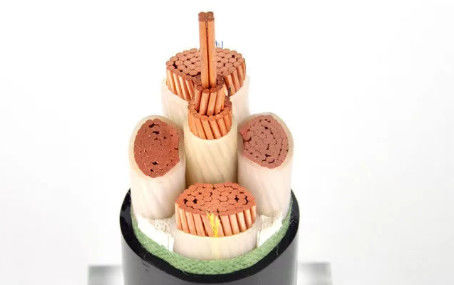

Cu - 지휘자 내구재를 가진 IEC 60502-1 비무장 XLPE에 의하여 격리되는 케이블
세부사항
1. 지휘자
------------------------------------------------------------------------------------------------------
지휘자는 1 보통 금속을 입히는 단련한 구리의 종류 2 또는의 보통 알루미늄 또는 알루미늄 합금의, 또는 IEC 60228에 따라 보통 금속을 입히는 구리의 종류 5 일 것입니다.
2. 절연제
------------------------------------------------------------------------------------------------------
XLPE 물자와 간격은 IEC 60502 또는 90°C 연속 조작을 위해 평가된 BS 5467에 의하여 일 것입니다.
3. 회의/안 덮음
------------------------------------------------------------------------------------------------------
안 덮음은 내밀리거나 쌓일지도 모릅니다. 단지 핵심 사이 틈새기가 실질적으로 채워져야만 원형 핵심을 가진 케이블을 위해, 5개 핵심을 가진 케이블이, 쌓인 안 덮음 허용될 것이다를 제외하고. 적당한 바인더는 내밀린 안 덮음의 신청의 앞에 허용됩니다. 물자는 단열재와 호환이 됩니다, 안 덮음 및 충전물에 사용된 물자는 케이블의 작용 온도를 위해 적당할 것입니다 단열재와 호환이 될 것입니다. 할로겐 자유로운 케이블을 위해, 안 덮음 및 충전물은 또한 할로겐 자유롭게 합성합니다일 것입니다.
4. 기갑
------------------------------------------------------------------------------------------------------
알루미늄/IEC 60502-1에 의하여 안 덮음에 나선형으로 적용된 강철/철강선을 직류 전기를 통했습니다, 또는 두 배 알루미늄/강철 테이프 및 구리/주석으로 입힌 구리 철사는 또한 요청시 제조될 수 있습니다.
5. 외부 칼집
------------------------------------------------------------------------------------------------------
외부 칼집은 IEC 60502-1의 폴리에틸렌 유형 ST3/ST7의 할로겐 합성 ST8, Polychloroprene의 chlorosulfonated 폴리에틸렌에 의하여 내밀린 PVC 유형 ST1/ST2의 자유롭게 일 것입니다 또는 유사한 중합체, 유형 SE1는 또한 요청에 유효합니다.
신청
이 케이블은 낮은 전압 임명 체계에 있는 전력 공급을 위해 기계적인 손상의 아무 위험도 없는 곳에, 배경의 밑에, 임명을 위해 실내에 그리고 야외에서 안으로 적당합니다, 케이블 덕트에서 힘과 엇바꾸기 역에서, 국부적으로 에너지 배급, 산업 공장 이용됩니다.
모수
|
No.cores x 십자가 SEC. |
절연제 간격 |
명목상 칼집 간격 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | |
| 단계 | 중립 | ||||||
| ² mm | mm | mm | mm | mm | kg/km | A | A |
| 4×4+1×2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
| 4×6+1×4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
| 4×10+1×6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
| 4×16+1×10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
| 4×25+1×16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441년 | 118 | 137 |
| 4×35+1×16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853년 | 144 | 165 |
| 4×50+1×25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
| 4×70+1×35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
| 4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
| 4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
| 4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
| 4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
| 4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
