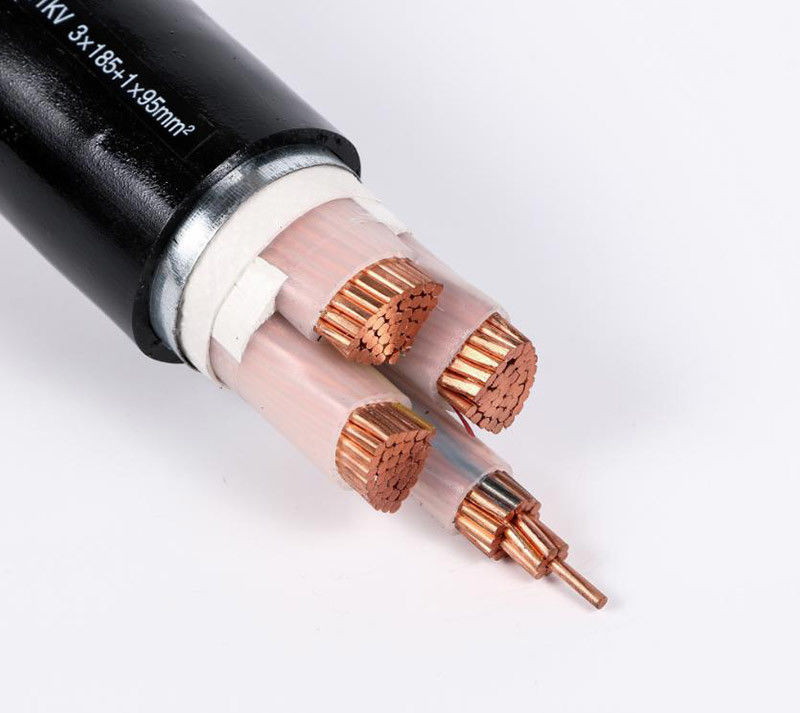

3중 코어 난연제 PVC 교차 결합 폴리에틸렌 케이블
XLPE 케이블에 대한 도입 :
1. 고전압 케이블의 사용
고전압 케이블은 AC 50HZ와 정격 전압 66KV로 전력 전송과 배전선의 고정된 포설에 적합하고 아래가 전력 전송을 위해 입니다.
2. 사용 기능
케이블 컨덕터의 최대 정격 온도는 90 Ｃ입니다
단락 기간 (최장 지속이 5s를 초과하지 않습니다) 동안, 케이블 컨덕터의 최고 온도는 250 Ｃ를 초과하지 않을 것입니다
케이블을 설치하는 것 0 Ｃ 보다 낮지 않을 대기 온도
XLPE 케이블의 장점 :
1. 99.99% 고품질 혐기성 생물인 순동 : 고청정도 반노화, 고전도성, 최고 전류 부하 능력, 저 저항, 빠르고 안정적인 전송.
2. 고품질 환경적으로 우호적 PVC 단열재 : 고품질 플라스틱 재료를 사용할 때, 그것은 마모 방지의 특성, 산과 내알칼리성, 내염성, 오일 저항, 부동액, 기타 등등을 가지고 있고, 더 긴 서비스 수명을 가집니다.
3. 로우 코아 원형과 균일한 두께 : 첨단 설비의 사용은 로우 코아 원형과 더 케이블의 균일한 두께를 보증합니다, 효과적으로 어느 것이 전류가 화재를 때리는 것을 예방하고 안전한 전력 이용을 보증할 수 있습니까.
이용한 위치 :
실내에서 적합하, 케이블 트렌치, 파이프라인, 풍동, 기타 등등이 또한 문문한 흙에 묻힐 수 있고 외부의 힘들에 견딜 수 없고 전력 전송을 위해 사용된 기간 회로 전송, 정격 전압과 배전선을 위해 일반적으로 사용됩니다
물리적이고 전기 특성
| No.cores Ｘ |
단열재 |
덮개 |
외부 Ø |
중량 |
공기 30C에서 전류 등급 |
전류 등급은 20C에 묻었습니다 |
| 교차하는 초. |
두께 |
두께 |
대략. |
대략. |
| |
명사 상당어 |
| 단계 |
중성 |
가치 |
| mm2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
킬로그램 / 킬로미터 |
A |
A |
| 3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0.9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3×70+1×35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
