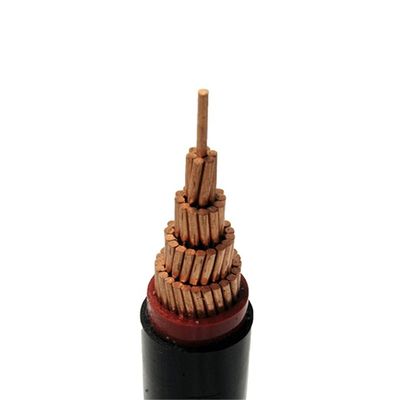

3-핵심 카파 코아 고압 무장한 XLPE 절연 케이블
1. XLPE 케이블 표준 :
(IEC60502에 해당된) GB12706에 따르면, 그것은 또한 NZS 표준 또는 다른 표준 ASTM, BS, DIN과 AS /에따르면 제조될 수 있습니다.
2. XLPE 케이블의 정격 전압 :
0.6 / 1KV 6 / 10KV ; 8.7 / 15KV ; 12 / 20KV ; 18 / 20KV ; 21 / 35KV ; 6 / 35KV
3. XLPE 케이블의 구조물 :
관리인 : 구리 또는 알루미늄
단열재 : XLPE
내부 쉬스 : PVC 또는 페이
기갑부대 : 아연도강 스트립, 아연도강 와이어
외부 쉬스 : PVC 또는 페이
아니오. 케이블 단면의 수 : 1 핵심 (하나의 핵), 2 핵심 (이중 코어), 3 핵심, 4 핵심 (동일 횡단면 영역과 4 핵심 또는 작은 단면적과 동일 횡단면 영역 + 1 중성 코어와 3 핵심), 5 핵심 (5시 3분 똑같은 횡단면의 지역 핵심 + 2 작은 면적 중성 코어 또는 4 동일 횡단면 영역 + 1 작은 면적 중성 코어. 우리는 위에서 말한 케이블에게 무장하고 갑옷을 입지 않은 타입을 제공합니다.
그것은 또한 고객 요구 사항에 따라 만들어질 수 있습니다.
4. XLPE 케이블의 특징 :
a. XLPE 절연 케이블의 최대 장기 작동 온도는 90' Ｃ입니다
비. 더 케이블의 설치 온도는 0' Ｃ 보다 낮아서는 안됩니다
Ｃ. 최대 단락 온도는 250' Ｃ를 초과하지 않고, 5 초를 초과하지 않습니다
Ｄ. 충분한 기계적 당김력 없이, 그것은 무제한으로 놓이, 단심 케이블이 철파이프에 저장되 또는 더 케이블이 코일 철 도구로 고쳐질 수 있습니다
5. XLPE 케이블의 기술 & 애플리케이션 :
| 타입 |
이름 |
메인 애플리케이션 |
| 구리 코어 |
AL 핵심 |
|
|
| YJV / YJY |
YJLV / YJLY |
XLPE는 격리했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
포설 실내, 터널, 운하와 지하를 위해.외부 기계적인 힘들과의 사이에서 낳지만, 견인력을 지닐 수 없는 채 놓입니다 |
| YJV22/YJV23 |
YJLV22/YJLV23 |
XLPE는 격리했습니다, 강철 줄자가 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
포설 실내, 터널, 운하와 지하를 위해.외부 기계적인 힘들을 지닐 수 있지만 큰 당김력을 지닐 수 없습니다 |
| YJV32/YJV33 |
YJLV32/YJLV33 |
XLPE는 격리했습니다, 얇은 강철 전선이 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
샤프트에서 포설을 위해, 물 지하는 수준의 큰 차이를 바랍니다.외부 기계적인 힘들과 적당한 당김력을 지닐 수 있습니다 |
| YJV42/YJV43 |
YJLV42/YJLV43 |
XLPE는 격리했습니다, 두꺼운 철판 전선이 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
물과 해저에서 포설을 위해.양의 압력과 당김력을 지닐 수 있습니다 |
6. 장점 :
한 종류. 우수한 전기적이고 역학적 성질
비. 화학적인 부식과 열적 시효에 대한 최고 저항, 환경적 스트레스와 난연제
Ｃ. 사용하기가 쉬운 단순 구조
Ｄ. 비용을 절감하세요
