야외 화학적 부식 저항 유연 장갑 케이블 저항
XLPE 단열 장갑 전력 케이블 도입
XLPE 전력 케이블은 35kV 이하의 전력 전송 및 유통 시스템에서 전력 전송 및 유통에 사용됩니다.그것은 기름에 浸透 된 종이 단열 전력 케이블의 완전한 교체 및 PVC 단열 전력 케이블의 부분 교체에 널리 사용됩니다.에너지, 건설, 광업, 금속, 석유화학 및 통신 분야를 포함한
| 원자 x | 단열 | 껍질 | 외부 Ø | 무게 | 30°C의 공기 속의 현재 등급 | 현재 등급 20°C | |
| 크로스 세컨드 | 두께 | 두께 | 대략 | 대략 | |||
| 명목 | |||||||
| 단계 | 중립 | 가치 | |||||
| mm2 | mm | mm | mm | mm | kg/km | A | A |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE 단열 장갑 전력 케이블 표준
제품은 IEC60502 표준에 해당하는 우리의 공장 사양에 따라 생산될 수 있습니다.공장은 또한 고객이 요구하는 다른 표준에 따라 특수 전력 케이블을 설계하고 제조 할 수 있습니다..

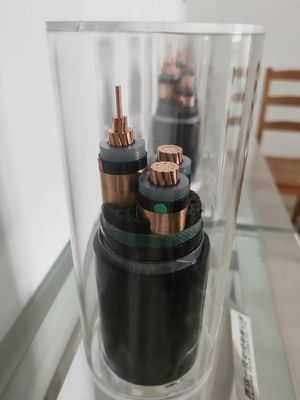

XLPE 단열 장갑 전력 케이블 구조
선도자: 구리와 알루미늄이 입으로 들어간다면 다목적 선도자를 형성할 수 있다.
단열: 선수는 PE/PVE/XLPE/고무 혼합물로 압축된 층으로 단열됩니다.
충전: 집적 된 케이블은 코어 와이어 사이의 간격을 채우고 케이블을 둥글게 만들기 위해 PVC 복합 재료의 층으로 채워집니다.
갑옷: 적절한 크기의 단일 계층 진열 철선으로 구성됩니다.
껍질: 장갑 PVC 복합 재료의 외부 층을 보호합니다.
XLPE 단열 된 장갑 전력 케이블의 명소 전압
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
XLPE 단열 장갑 전력 케이블의 작동 온도
연속 정상 작동 90 번, 비상 과부하 상태에서 130 번, 단전 상태에서 250 번
xlpe 단열 된 장갑 전력 케이블의 명목 가로 면적
1.5 제곱 밀리미터, 2.5 제곱 밀리미터, 4 제곱 밀리미터, 6 제곱 밀리미터, 10 제곱 밀리미터, 16 제곱 밀리미터, 25 제곱 밀리미터, 35 제곱 밀리미터50m2, 70 평방 밀리미터,
95 제곱 밀리미터, 120 제곱 밀리미터, 150 제곱 밀리미터, 185 제곱 밀리미터, 240 제곱 밀리미터, 300 제곱 밀리미터 400 제곱 밀리미터, 500 제곱 밀리미터,630 평방 밀리미터, 800 평방 밀리미터
전력 케이블 생산 범위
단일 코어 케이블: 1.5mm2에서 800mm2까지,
멀티 코어 케이블: 1.5m2 ~ 400m2
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
