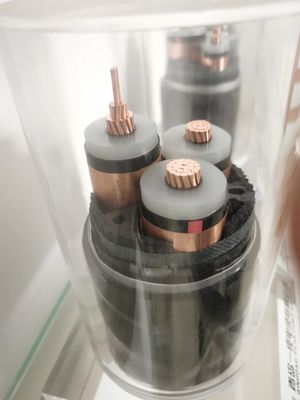

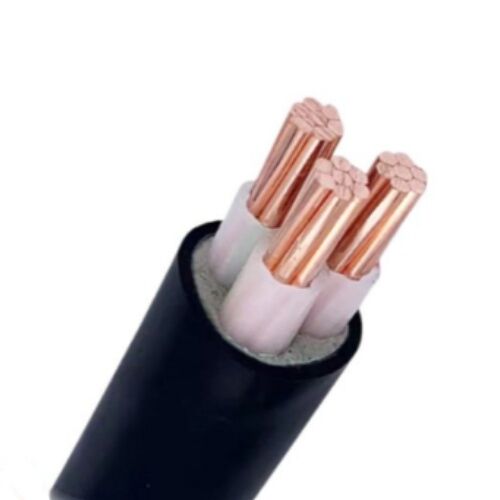

XLPE는 전력 케이블을 격리했습니다
XLPE 절연 케이블 애플리케이션
XLPE 절연전력케이블은 정격 전압 최고 15kV까지 전력 송배전계통에 적합합니다. 오픈 에어에서 고정 설치를 위해, 그것은 케이블 트로프에 직접적으로 묻힙니다. 강철 줄자 무장한 (STA) 케이블은 기계적인 힘들에 견딜 수 있지만, 큰 인장력들에 견딜 수 없습니다. 강재 무장한 (SWA) 케이블은 기계적인 힘들과 인장력들에 견딜 수 있습니다.
정격 전압 : 0.6 / 1kV, 1.8 / 3kV, 3.6 / 6kV, 6 / 6kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
우수한 전기적이고 물성 더 적은 송전 손실과 에너지 절약.
큰 흐름 더 높은 작동 온도를 옮기기 위한 능력.
열변형, 스트레스 크래킹과 열적 시효에 대한 더 높은 강도와 안정성 내화.
부정 행 레이아웃 제한, 어떤 지형 또는 높이 제한을 설치하지 않도록 쉽습니다.
60년의 서비스 수명까지 자유로운 정비.
우리의 장점
유일한 사용 고품질 XLPE 전기 절연체.
대량 생산은 당신에게 경쟁력있는 가격을 제공합니다.
무료샘플과 OEM은 제공됩니다.
구조
관리인 : 담금질한 구리 또는 주석 도금 구리-
둥근 경성 구리 전선 IEC 60228 등급 1 (RE)-
둥근 꼰 동선 IEC 60228 등급 2 (RM)
-부채꼴 형상 휘어진 동선 IEC 60228 등급 2 (SM)-
탄력적 동선 IEC 60228 수준 5를 둥글게 하세요
관리인 차폐층 : 반도전형 테이프 또는 반도전형 구축
절연층 : XLPE
단열재 차폐층 : 반도전형 테이프 또는 반도전형 구축 또는 /와 동 테이프
내부 커버 : 감싸지거나 밀려난 충전기와 테이프
금속 갑옷 : 아연도강 테이프 (STA) 또는 아연도강 와이어 (SWA)
덮개 : PVC 또는 페이
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
