220kV XLPE는 방수 케이블을 격리했습니다
기술 데이터
최대 도체 온도 : 초과하는 5 S (250C)가 아니라 일반 (90C), 응급 (130C) 또는 단락 상태 하에.
최소 대기 온도 : 만약 대기 온도가 0C 보다 낮으면, 더 케이블이 미리 가열되어야 합니다
최소 벤딩 범위 : 20 (d + D) ± 5%
1. 관리인 :
1.1 소형 원형 도체가 집중적 나선형 권선의 여러 레이어를 구성했습니다.
1.2 세그먼트화 관리인들. 관리인들은 원통형 자심을 형성하기 위해 함께 모여진 다수 세그먼트화 관리인들로 구성됩니다.
2. 관리인 위의 반도체 차폐층 :
전기장 밀도를 방지하기 위해, 관리인과 절연층 사이의 극도로 평활한 반도체 XLPE 인터페이스가 있습니다.
3. XLPE 단열재 :
고전압밑에서 일할 때, 절연층은 접지퍼텐셜에 차폐층 작동으로부터 차폐층을 격리합니다. 절연재는 아래 평가된 전기장과 일시적 작동 조건에 견딜 수 있어야 합니다.
4. 절연층 위의 반도체 차폐층 :
이 레이어는 컨덕터 실드와 같은 기능을 가지고 있습니다 : 그것은 점진적으로 비영 전기장과 절연성 매체에서 제로 전기장 (여기에서, 금속 케이블 피복)과 전도성 매체까지 변화합니다.
5. 메탈 스크린 :
경도 용접된 골진 알루미늄 스크린
핵심 : 단일
6. 덮개 :
PVC (IEC60502 거리 2) 페이 (IEC60502 거리 7)
7. 핵심 인식 :
적격자
8. 케이블 마킹 :
부조세공을 하거나 인쇄하기
9. 표준 :
IEC 60840 국제전기기술위원회 62067 GB / T 11017 GB / T 18890
10. 애플리케이션 :
그것은 유통망의 투 유닛 또는 발생기 유니트와 배분 장치 또는 송신 스테이션 또는 지국 사이의 송전선을 위해 사용됩니다.
11. 전념하는 것 :
항공 운송 또는 직접적 매장
물리적이고 전기 특성
No.cores X | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
명사 상당어 | |||||||
단계 | 중성 | 가치 | |||||
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

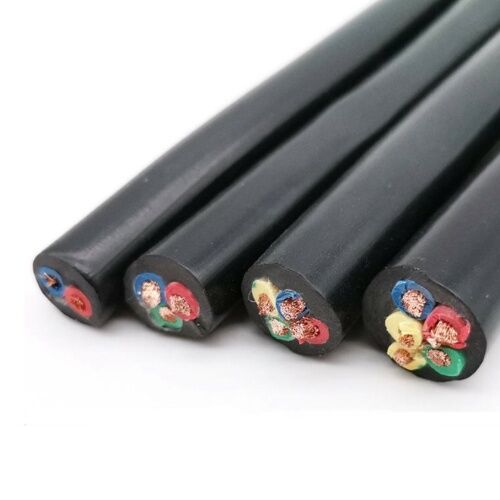

XLPE 전원 케이블 단열재는 90 오우 C로 평가된 XLPE (교차 결합 폴리에틸렌)로 만들어집니다.
관리인 : 라운드를 평탄화하고 IEC 60228 레벨 2에 따라 꼼짝 못하게 된 알루미늄선 또는 고순도 구리를 압축했습니다.
외부 쉬스 : PVC 또는 LSOH-로우 연기와 무독성
정격 전압 : 매체와 저전압
행정적 표준 : (IEC60502와 마찬가지로) GB/T12706-2002 표준에 따라 제조됩니다.
강탈하세요 : 아연 도금 강선 또는 강철 줄자.

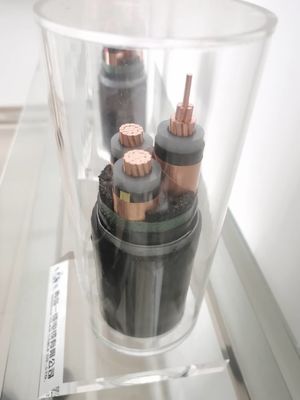

구조
관리인 : 담금질한 구리 또는 주석 도금 구리-
둥근 경성 구리 전선 IEC 60228 등급 1 (RE)-
둥근 꼰 동선 IEC 60228 등급 2 (RM)
-부채꼴 형상 휘어진 동선 IEC 60228 등급 2 (SM)-
탄력적 동선 IEC 60228 수준 5를 둥글게 하세요
관리인 차폐층 : 반도전형 테이프 또는 반도전형 구축
절연층 : XLPE
단열재 차폐층 : 반도전형 테이프 또는 반도전형 구축 또는 /와 동 테이프
내부 커버 : 감싸지거나 밀려난 충전기와 테이프
금속 갑옷 : 아연도강 테이프 (STA) 또는 아연도강 와이어 (SWA)
덮개 : PVC 또는 페이
