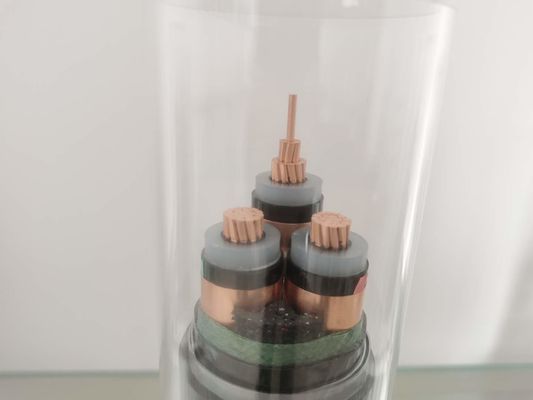

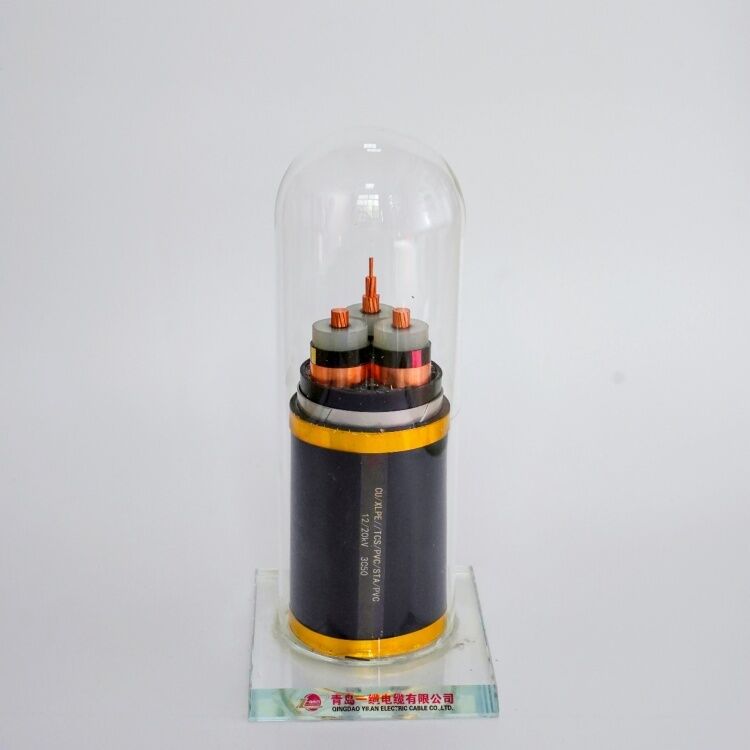

220KV 전송 방수 XLPE 전원 케이블
XLPE는 전보를 칩니다
XLPE 케이블은 교차 결합 폴리에틸렌 격리된 알루니늄 코어 외장 케이블을 언급합니다. XLPE 케이블에서, 알루미늄 전선 가닥은 처음으로 반도전형 구축의 모양으로 보호됩니다. 더 케이블이 만곡될 때 알루미늄 전선 가닥은 매끄러운 도체 표면을 제공할 수 있고 공동이 도체 표면위에 형성하는 것을 예방합니다. 실드 도체는 돌출성형 XLPE 합성물로 격리됩니다. 절연층은 더욱 비금속계 반도체 물질층에 의해 차폐되고 구리 또는 알루미늄테이프의 모양으로 비자성 금속 차페 층이 그 위에 적용됩니다. 그것이 다심 케이블이면, 더 갭에서 적당한 충전기로 코어선을 다시 모으고 PVC 테이프 또는 돌출성형 PVC로 그것을 감싸세요. 보호구, 비자성 알루미늄선 / 테이프를 위해 / 단심 케이블을 위한 테이프 갑옷과 다심 케이블을 위한 강선 외장은 내부 쉬스에 제공됩니다. 보통 수분이 들어가는 것을 예방하기 위한 뒷부분인 색으로, 외부 자켓으로서 PE를 PVC /의 레이어를 밀어내세요.
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE 전원 케이블 단열재는 90 오우 Ｃ로 평가된 XLPE (교차 결합 폴리에틸렌)로 만들어집니다.
관리인 : 라운드를 평탄화하고 IEC 60228 레벨 2에 따라 꼼짝 못하게 된 알루미늄선 또는 고순도 구리를 압축했습니다.
외부 쉬스 : PVC 또는 LSOH-로우 연기와 무독성
정격 전압 : 매체와 저전압
행정적 표준 : (IEC60502와 마찬가지로) GB/T12706-2002 표준에 따라 제조됩니다.
강탈하세요 : 아연 도금 강선 또는 강철 줄자.
애플리케이션
XLPE 케이블은 132 kV 일반적 고전압과 극초고압 적용성에 적합합니다. 더 케이블이 고전압전송에서 긴 케이블 경로를 위해 사용될 수 있으며, 그 곳에서 유전 손실은 중요한 역할을 합니다. 다른 고전압 케이블과 비교해서, 이 케이블은 중량에 가볍고 따라서 그것이 쉽게 뻗칠 수 있습니다. 절연체로부터의 석유의 어떠한 이동도 결코 있지 않기 때문에, 그것은 주저하지 않고 경사지거나 수직 작동을 위해 설치될 수 있습니다. XLPE 전기 절연체는 극단적으로 높은 내습성을 가지고 있고 따라서 연결되고 끝날 때 어떤 특별한 주의도 요구되지 않습니다. XLPE 케이블의 연결은 비슷한 등급의 다른 어떤 종래 유선 보다 더 적은 시간이 걸립니다. 이러한 케이블은 안전하게 다리와 같은 어떠한 진동 설계에서 사용될 수 있습니다. 이러한 케이블은 지하수, 화학, 기름과 부식성인 플루오라이드 염에 대한 더 좋은 저항을 가지고 있습니다. 이것들은 어떤 화재 위험도 가지고 있지 않습니다. 이러한 케이블은 노화로 인해 실패하는 덜 경향이 있습니다 그리고 더 긴 서비스 수명을 가지세요.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
