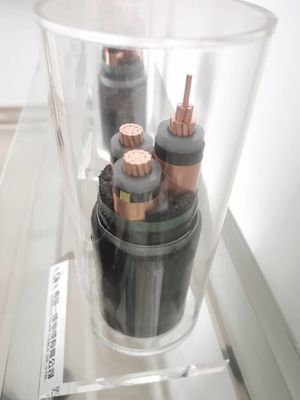

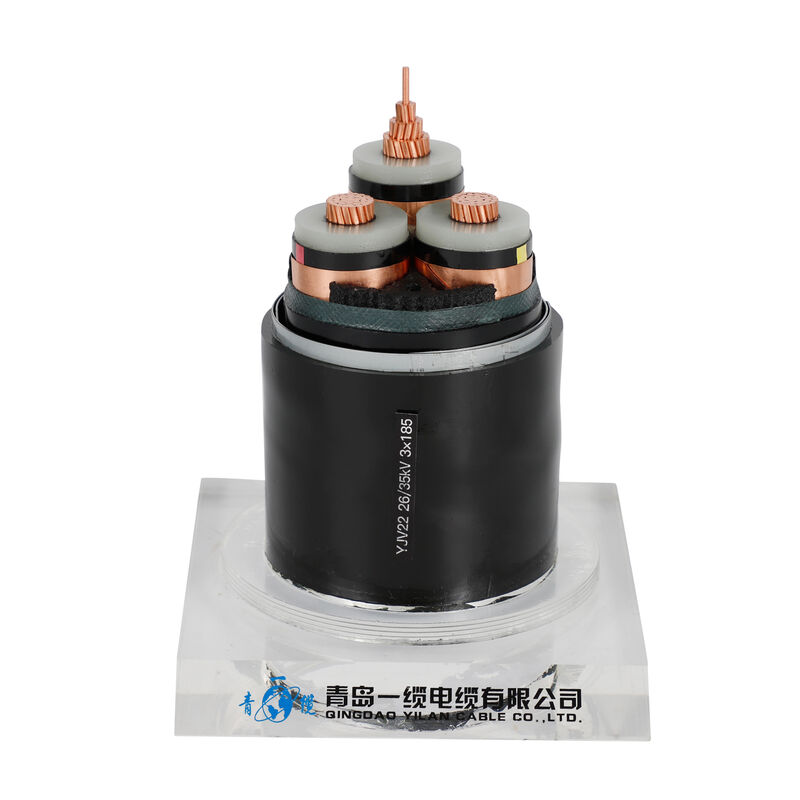

XLPE 단열된 PVC 껍질 케이블
XLPE 단열 전력 케이블의 간략한 소개
1960년대부터 중국은 오일-페이퍼 단열 전력 케이블을 대체했습니다. 뛰어난 전기 성능, 좋은 과부하, 높은 전압, 큰 전송 용량, 가벼운 무게,그리고 수직 배치 특성, 그리고 XLPE 케이블에서 상당한 진전을 이루었습니다.XLPE 케이블은 35KV 이하의 저전압 및 중전압 범위에서 널리 사용될 수 있습니다.또한, 일부 선진국에서는 500KV 초고전압 XLPE 케이블이 개설되었습니다.
물리적 및 전기적 특성
| 원자 x | 단열 | 껍질 | 외부 Ø | 무게 | 30°C의 공기 속의 현재 등급 | 현재 등급 20°C | |
| 크로스 세컨드 | 두께 | 두께 | 대략 | 대략 | |||
| 명목 | |||||||
| 단계 | 중립 | 가치 | |||||
| mm2 | mm | mm | mm | mm | kg/km | A | A |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
케이블 등급 전압 선택:
케이블의 명소 전압은 U0 / U (Um) 로 표현된 사용된 케이블의 시스템 전압과 사용 조건에 적합해야 하며, 모두 유효 값이며 단위는 KV입니다.
U0-케이블 설계 선도자와 보호층 또는 금속 껍질 사이의 가등전압.
U --- 케이블 설계에 사용되는 전도기 사이의 산업용 주파수 명소 전압.
Um-장비의 최대 전압 (이용된 최대 전압 또는 장비 시스템의 최대 값).
XLPE 케이블과 PVC 케이블의 차이점
주요 차이점:
1선수의 최대 작동 온도: XLPE 케이블은 PVC 케이블보다 더 높은 등급 전류와 더 긴 사용 수 있습니다.XLPE는 섭씨 90도이고.
2가장 높은 단회로 온도 (5 초 미만의 기간): 단회로 조건에서, PVC 단열 케이블은 섭씨 160도입니다.그리고 교차 결합된 폴리에틸렌은 섭씨 250도입니다..
3PVC와 비교하면 수분 저항성이 100배나 높습니다.
4사용 기간: 일반적으로 XLPE 단열 케이블은 PVC 단열 케이블보다 길다.
5가격: 일반적으로 XLPE 단열 케이블의 가격은 PVC 단열 케이블보다 높습니다.
6응용 환경에서의 방수성: PVC 단열 케이블은 XLPE 단열 케이블보다 낫습니다.
7환경 보호: XLPE는 클로린을 포함하지 않으며 연소 후 독성 가스를 방출하기 때문에 XLPE 단열 케이블은 PVC 단열 케이블보다 환경 친화적입니다.
이 둘 사이의 주요 차이점은 XLPE가 고전압 및 저전압 응용 프로그램에 사용될 수 있다는 것입니다. 그것의 구조는 좋은 마모 저항, 스트레스 저항 및 다른 마모 저항을 가지고 있습니다.PVC 단열은 그렇게 많은 압력을 견딜 수 없습니다.즉, 저전압 용도로만 적합합니다.
