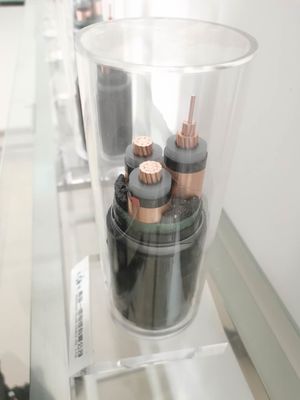

3핵 구리핵 XLPE 단열 전원 케이블
장갑 전력 케이블
우리는 중국 산동성에서 위치한 전문 전선 및 케이블 제조업체입니다. 우리의 회사는 다양한 XLPE 케이블의 설계, 생산 및 판매에 전문 기업입니다.단열 전력 케이블, 강철 테이프 및 강철 와이어 장갑 전력 케이블, 저, 중, 고전압 xlpe 단열 전력 케이블, 구리 및 알루미늄 선도자 xlpe 전력 케이블, PVC 단열 전력 케이블,항공용 전선, 우리의 전력 케이블은 많은 국가에 수출되었으며, 고품질 제품과 합리적인 가격으로 고객의 사랑을 받았습니다.우리는 다양한 지역의 고객과 장기적인 비즈니스 관계를 구축하기를 희망합니다..
물리적 및 전기적 특성
| 원자 x | 단열 | 껍질 | 외부 Ø | 무게 | 30°C의 공기 속의 현재 등급 | 현재 등급 20°C | |
| 크로스 세컨드 | 두께 | 두께 | 대략 | 대략 | |||
| 명목 | |||||||
| 단계 | 중립 | 가치 | |||||
| mm2 | mm | mm | mm | mm | kg/km | A | A |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
PVC 또는 XLPE 단열 또는 단열자 또는 중립 전선이 없는 송전 선의 경우, 단계 전선은 AAC 또는 AAAC 또는 ACSR 또는 구리로 될 수 있습니다.
멀티 코어 PVC 또는 XLPE 단열 상부 케이블, 메신저 또는 중립 선도자 또는 없거나 거리 조명 선도자, 단계 선도자 및 거리 조명 선도자 또는 없거나
선수는 PVC 단열과 함께 AAC, 메신저 또는 중립 선도자 전송 라인
그것은 AAAC 또는 ACSR입니다. PVC (XLPE) 단열이 있거나 없어도요.
표준:
DIN VDE 0276 부분 620-622
HD 620 S1

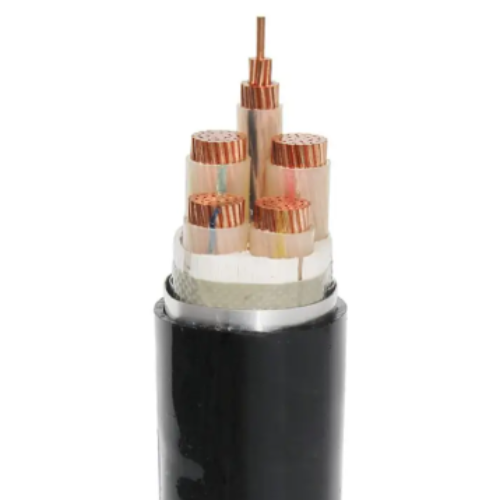

3핵 구리핵 XLPE 단열 전원 케이블
구조:
1) 지휘자:
선도자: IEC 60228에 따라
타입 2 / VDE 0276 타입 2 압축 된 원형 구리 또는 알루미늄 원형 전도기. VDE 0295 HD383.
물 차단
저장, 취급, 설치 및 사용 중 케이블을 통해 물이 통과하는 것을 방지하기 위해
운영 과정
중간
선도자 3핵 구리핵 XLPE 단열 전원 케이블
2) 선도자의 보호층:
선도자 보호층은 모든 공기 공백을 배제하기 위해 단열층에 단단히 결합 된 비 금속 반도체 화합물 외출층으로 구성됩니다.
최소 두께
90°C에서 0.3mm이고 최대 부피 저항은 500 Ohm-m입니다.
3) 단열:
방열은 DIN VDE 0207 부분 22 및 HD 620에 따라 2XL1 XLPE 압축 복합 물질로 만들어집니다.1
와 함께
높은 크로스 링크, 오염물질, 포스 및 열 저항이 없습니다. 건조 경화 과정을 통해.
3핵 구리핵 XLPE 단열 전원 케이블
4) 절연 보호층:
방열 차단층은 방열층에 부착된 비금속 반도체 중압 화합물로 구성됩니다.진압 된 반도체 층은 접착제 또는 냉각 가능한 반도체 화합물로 구성되어 결합 또는 종료를 위해 제거 할 수 있습니다.최소 두께는 0.3mm입니다.
,
최대 부피 저항은 90°C에서 500 Ohmm입니다.
모든 공기를 없애라
빈 공간이고 현장에서 손으로 쉽게 벗겨질 수 있습니다.
3핵 구리핵 XLPE 단열 전원 케이블
5) 선도성
물 차단 층: 단열 차단 층은 반도체 저항 물을 사용할 수 있습니다.
커버가 있으면, 테이프는 수분 습도의 영향으로 확장되어 길쭉한 물 밀도를 보장합니다.
6) 금속 보호층: 구리 테이프 보호층 또는 구리 와이어 보호층 (CTS / CWS)
최소 지름 0.5mm의 전도성 물층에 구리 와이어를 사용해야 합니다.
그 다음 나선 나선 구리 와이어에 0.1mm의 최소 두께를 가진 구리 테이프
메탈 보호층의 전체 가로 절단은 표 2에 표시됩니다.
최대 온도 160°C의 경우, 보호층은 1초 동안 1000A의 지각 전류를 견딜 수 있습니다.
그림에서 보이는 것처럼, 동심전도체의 최소 가로 가로는 DIN VDE 0273 및 0276에 적합합니다.
7) 격리층/
물 차단 층: 와이어 메시는 수분 습도의 영향으로 확장 될 비 전도성 물 차단 테이프로 덮여있을 수 있습니다.
수직
물 tightness.
3핵 구리핵 XLPE 단열 전원 케이블
8) 격리 껍질 (갑상선 케이블):
격리 껍질에는 압축된 PVC, PE 또는 LSZH의 층이 포함되어 있으며, 갑옷 아래에 적용됩니다.
9) 장갑 (장갑 케이블): 장갑은: 단일 코어: 알루미늄 장갑 (AWA)
멀티 코어: 철선 방부 (SWA) 또는 철강 테이프 방부 (STA)
(1) 양층의 진열제 강철 스트립은 적절한 내부 중복 방식으로 나선형으로 적용됩니다.
압축
껍데기를 분리해
(2) 0.8mm 두께의 진열 평면 철선을 나선으로 코팅
껍질의 표면에
커버리티 비율은 적어도 90%입니다. 그 다음 0.3mm의 명목 두께의 진열 스틸 스트립
50%의 커버율로 나선 모양으로 엮어 평면 와이어의 표면을 덮습니다.
10) 외면:
전체 껍질에는 HD620.1 및 2YM3 유형에 따라 압축 된 PE 화합물 DMP2의 층이 포함되어 있습니다.
DIN에 따르면
제품 번호:
vv, vv22, YJV, YJV22 1, 1-5
원자핵 순수 구리 전도기
2PVC 단열, 철강 방부 또는 없는, PVC 방부
3고품질, ISO 9001, CCC, CE, ROHS 인증을 통과
4OEM 서비스를 제공합니다.
1IEC 60502에 해당하는 중국 국가 표준 GB/T12706.2-12706.3에 따라 생산됩니다.
XLPE 전원 케이블 2
적용
이 제품은 6/6kV에서 26/35kV까지의 정압의 시스템 전력 전송 및 유통 선에 적합합니다.그것은 공기 및 지하 설치에 사용할 수 있습니다..
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
