| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | CE/IEC/KEMA/VDE |

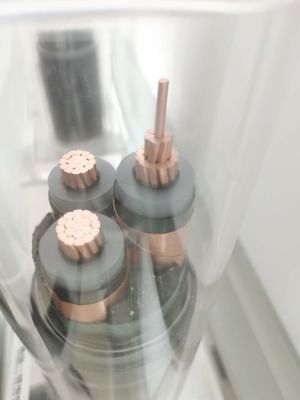

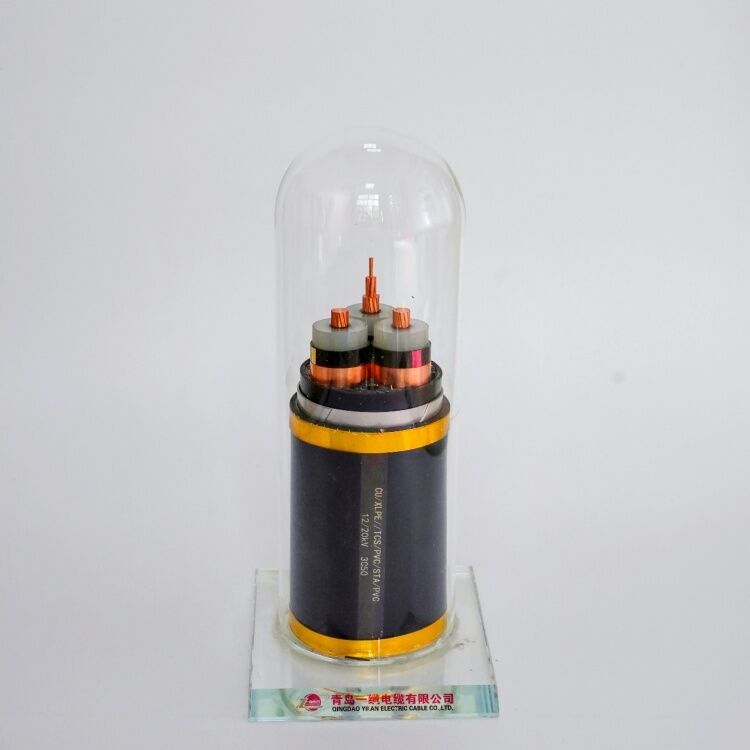

UHV XLPE 단열 케이블
XLPE 단열 케이블
XLPE의 기본 재료는 폴리에틸렌이며, 이는 유기 과산화물의 횡단 결합 반응으로 화학적으로 횡단 결합 폴리에틸렌 (XLPE) 로 변환됩니다.폴리에틸렌의 교차 연결 방법은 1950 년대에 미국에서 개발되었으며 그 이후로 더 높은 전압에 적용되도록 지속적으로 개발되었습니다.더 높은 전압이 점점 더 요구되고 있으며 500kV XLPE 케이블이 상업화되었습니다.
물리적 및 전기적 특성
| 원자 x | 단열 | 껍질 | 외부 Ø | 무게 | 30°C의 공기 속의 현재 등급 | 현재 등급 20°C | |
| 크로스 세컨드 | 두께 | 두께 | 대략 | 대략 | |||
| 명목 | |||||||
| 단계 | 중립 | 가치 | |||||
| mm2 | mm | mm | mm | mm | kg/km | A | A |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
선도자 유형
현재, 구리 (Cu) 와 알루미늄 (Al) 은 XLPE 전도기에 사용되는 주요 재료입니다.
(1) 구리 (Cu)
구리 (Cu) 전도기는 발전 된 전기적 특성, 가공 가능성 및 경제적 이점을 가지고 있습니다. 따라서 대부분의 지하 전도기 재료에 사용됩니다.전해질 구리의 순도는 99까지 도달해야 한다는 점에 주목할 필요가 있습니다.96%~99.86%
(2) 알루미늄 (Al)
알루미늄 은 구리 보다 약 1/3 가량 가볍기 때문에, 다루기 쉽다. 그 전도성 은 구리 의 약 2/3 이지만, 더 경제적이다. 이 특성 때문 에, 알루미늄 은 구리 보다 약 1/3 가량 가볍다.금속 은 구리 다음 으로 가장 널리 사용 되는 물질 이다.
XLPE 의 장점
플라스틱 단열 재료는 뛰어난 단열 특성, 간편한 배선, 연결 및 유지 보수의 장점을 가지고 있으므로 선진국에서 널리 사용됩니다.크로스 링크 기술의 발달로 인해, XLPE 단열 케이블은 더 높은 전압에 적용 될 수 있습니다. 최근에는 XLPE 케이블이 OF 케이블을 완전히 대체했습니다. XLPE의 장점은 가벼운 무게, 열 특성,낮은 배선 비용과 낮은 재료 비용.
