PVC XLPE 절연전력케이블 25mm2
PVC XLPE 절연전력케이블 :
PVC XLPE 절연전력케이블은 AC 정격 전압 우오 / Ｕ가 0.6 / 1kV를 초과하지 못하면서 전송과 배전선에 적합합니다.
습기 있고 습기 있는 환경에서 야외이고 실내 설치미술을 위해, 그것은 경사지고 움직이는 지형에서, 수직이거나 경사진 장소에서 그리고 미끄러지기 쉽는 위치에서 과도 기구적 응력이 있는 지상에 직접적으로 위치하여야 합니다.
전력 케이블 YJV22 / YJV32의 주요 유형은 나타냅니다 :
YJ : XLPE 단열재
Ｖ : PVC 단열재
Ｖ : PVC 덮개
22 : 직류 전기로 자극된 강철 줄자 갑옷
32 : 아연 도금 강선 갑옷
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

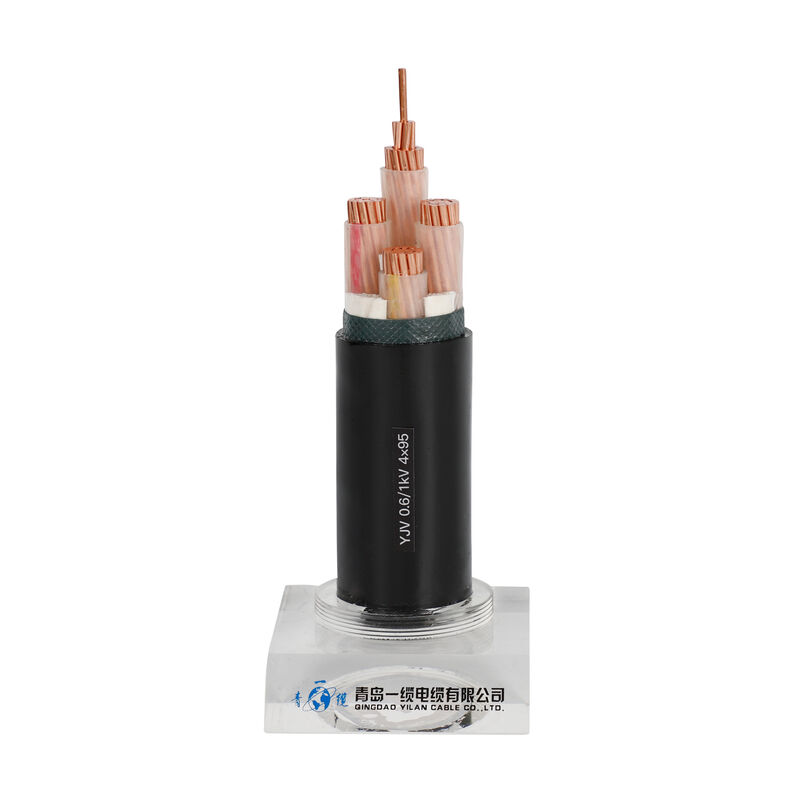

구조
관리인 : IEC 60228 레벨 2에 일치하는, 보통 라운드 가닥 구리 관리인
단열재 : PVC, XLPE
인너 레이어 : PVC
강탈하는 것 : 와이어, 강철 줄자, 알루미늄선
요구조건, 덮개에 따른 것 : PVC는 검은 IEC 60502를 만납니다
기록 : 예를 들어 표준 또는 요구에 따른 단열재 색

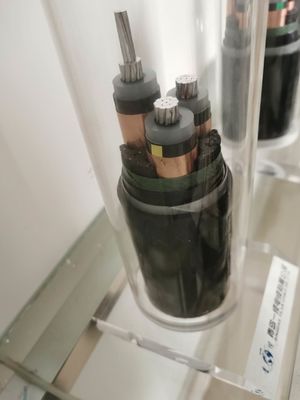

하나의 핵 25mm2 전원 케이블
관리인 특성 : 구리
단열재 : 검은 XLPE
절연 두께 : 0.7 밀리미터
덮개 : PVC
쉬쓰 두께 : 1.4 밀리미터
대략. 케이블 중량 : 294 킬로그램 / 킬로미터
전체 케이블 직경 : 10.7 밀리미터
20C에 있는 최대 DC 저항 : 0.727
애플리케이션
0.6/1kV의 정격 전압으로 배포와 송전선으로 사용했습니다.
웰을 놓는 땅에서 베리링에 적합하고 수면하에 있습니다. 어떤 샤프트 긴장에 견딜 수 있습니다.
국제 표준 : IEC 60502-1, 국제전기기술위원회 60228 ;
ASTM BS, DIN과 ICEA와 같은 다른 표준을 위한 요구
