전원 케이블 하나의 핵 / 3 핵심 16-300mm2
전원 케이블 :
16-300 mm2 전력 케이블이 0.6/1kV의 정격 전압으로 배전과 송전선으로 사용했습니다.
웰을 놓는 땅에서 베리링에 적합하고 수면하에 있습니다. 어떤 샤프트 긴장에 견딜 수 있습니다.
물리적이고 전기 특성
No.cores X | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
명사 상당어 | |||||||
단계 | 중성 | 가치 | |||||
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
해당 규격 :
우리는 IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1과 다른 표준에 따라 생산할 수 있습니다.
특징 :
1. 정격 전압 : 0.6 / 1KV
2. 케이블 코어 수 : 1 핵심, 2 핵심, 3 핵심, 4 핵심, 5 핵심, 3 + 1 핵심 (3.5 핵심), 3 + 2 핵심, 4 + 1 핵심, 기타 등등.
3. 오랜 시간 동안 가장 높은 관리인 작동 온도. PVC는 격리했습니다
최고 온도는 70C이고 XLPE의 최고 온도가 단열은 90C입니다. PVC는 단열 온도는 160C 입니다, XLPE가 단열 온도는 250C 입니다.

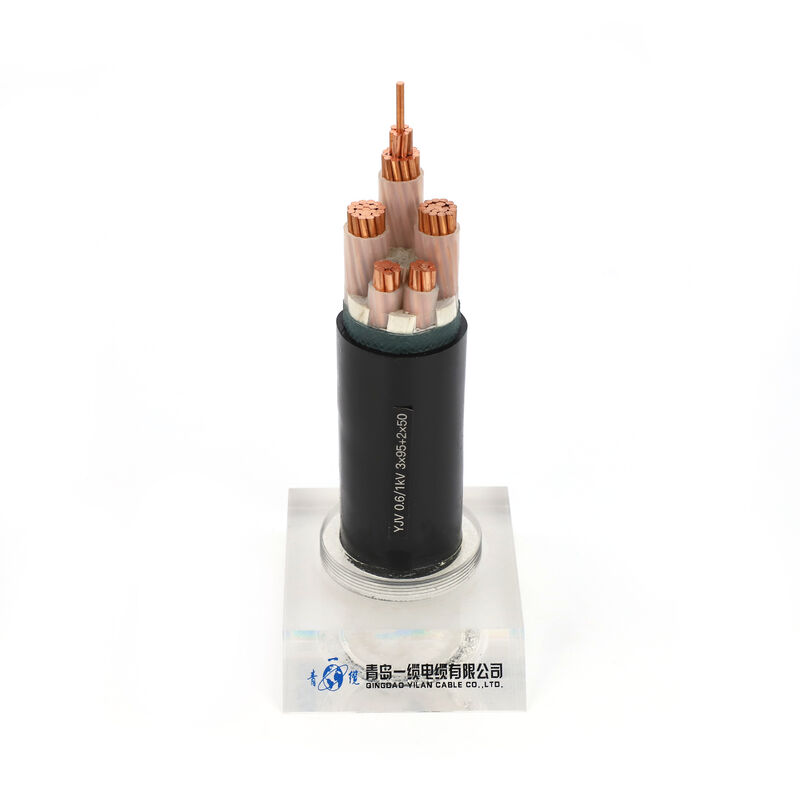

구조 :
관리인 : Cu / Al (solid/multi-strand)
단열재 : XLPE / PVC / 페이 / LSHF
(적용 가능한 내부 쉬스는 갑옷이 있다면 층을 이루세요) : PVC / 페이
(필요할 경우에) 레이어를 강화하세요 : 알루미늄테이프 / 알루미늄선 / 강선 / 강철 줄자
외부 쉬스 : PVC / 페이 / LSHF
습기 환경에서 야외이고 실내 설치미술을 위해, 그것은 지상 (양호하게 보호된 장소), 파이프, 홈과 강제 지보공 골조에 직접적으로 위치하여야 합니다. 35kV와 아래의 전력 송배전계통에 사용했습니다. 그것은 완전히 오일 침윤된 논문 절연전력케이블을 대체할 수 있고, 또한 부분적으로 폴리염화비닐 절연전력케이블을 대체할 수 있습니다. 그것은 넓게 힘, 건설, 마이닝, 야금학, 석유화학제품과 통신 필드에서 사용됩니다.
