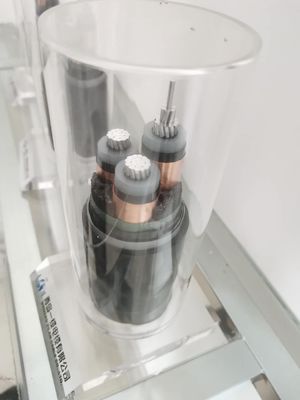

엑스라이페는 PVC 연피된 강철 줄자 강선 무장한 전원 케이블을 격리했습니다
1. XLPE 케이블 표준 :
(IEC60502에 해당된) GB12706에 따르면, 그것은 또한 ASTM, BS, DIN과 AS / NZS 기준 또는 다른 요구에 따라 실행될 수 있습니다.
2. XLPE 케이블의 정격 전압 :
0.6 / 1KV 6 / 10KV ; 8.7 / 15KV ; 12 / 20KV ; 18 / 20KV ; 21 / 35KV ; 6 / 35KV
3 . 물리적이고 전기 특성
No.cores X | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
명사 상당어 | |||||||
단계 | 중성 | 가치 | |||||
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

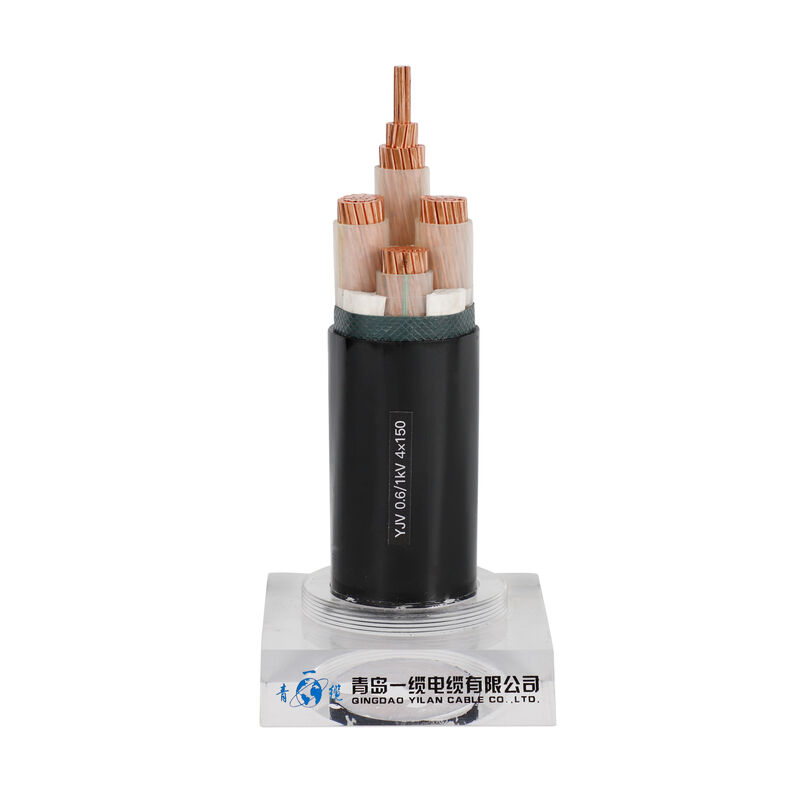

4. XLPE 케이블의 구조물 :
관리인 : 구리 또는 알루미늄
단열재 : XLPE
내부 쉬스 : PVC 또는 페이
기갑부대 : 아연도강 스트립, 아연도강 와이어
외부 쉬스 : PVC 또는 페이
아니오. 케이블 단면의 수 : 1 핵심 (하나의 핵), 2 핵심 (이중 코어), 3 핵심, 4 핵심 (동일 횡단면 영역과 4 핵심 또는 작은 단면적과 3 동일 횡단면 영역 + 1 중성 코어), 5 핵심 (5시 3분 동일 횡단면 영역 핵심 + 2 작은 면적 중성 코어 또는 4 동일 횡단면 영역 + 1 작은 면적 중성 코어. 우리는 위에서 말한 케이블에게 무장하고 갑옷을 입지 않은 타입을 제공합니다.
그것은 또한 고객 요구 사항에 따라 만들어질 수 있습니다.
5 . 이익을 얻으세요 :
한 종류. 우수한 전기적이고 역학적 성질
비. 화학적인 부식과 열적 시효에 대한 최고 저항, 환경적 스트레스와 난연제
C. 사용하기가 쉬운 단순 구조
D. 비용을 줄이세요
