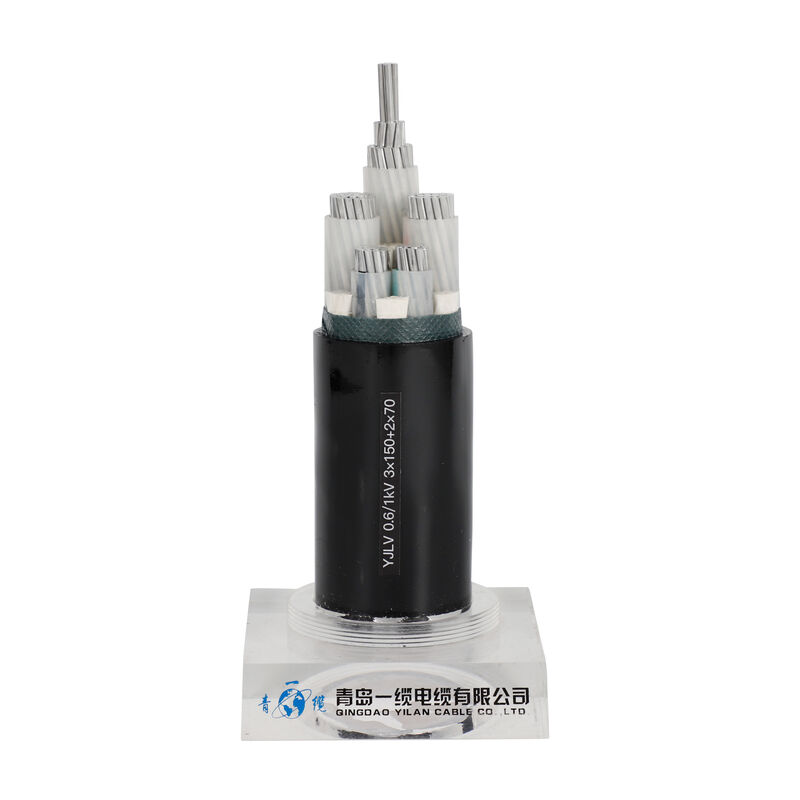

하이-볼타게 무장한 전원 케이블 3 핵심
1 . 제품은 다음을 특징으로 하고 사용합니다
교차 결합 폴리에틸렌 절연전력케이블은 높은 의학적 장점, 강한 환경적 응력 저항, 우수한 전기성능과 거센 흐름 저항의 특성을 가집니다.
화학적인 부식. 게다가 가볍고 단순한 제품은 사용하기 쉽습니다. 이 제품은 0.6/1 킬로볼트의 정격 전압과 송배전계통에 적합합니다.
그것은 내화 케이블의 주요 특성을 가집니다. 더 케이블은 불붙거나 계속 특정 범위 이내에 타도록 쉽지 않습니다. 그것은 동력화차에 적합하, 지하철, 터널 고층의 건물이고 대규모입니다
산업적이고 마이닝 기업, 유전, 석탄 광산과 다른 곳에서 밀집하는 분포된 케이블.
2 . 물리적이고 전기 특성
No.cores X | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
명사 상당어 | |||||||
단계 | 중성 | 가치 | |||||
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
3 . 활용 범위 :
1. 작동 특성 :
최대 관리인 작동 온도 : 90' C
단락 회로 (5/2 이하) 동안, 케이블 컨덕터의 최고 온도는 250' C를 초과하지 않을 것입니다. 케이블을 설치할 때, 대기 온도는 0' C 보다 낮아서는 안됩니다.
2. 더 케이블의 굴곡 반경 :
단심 케이블 : 비피복 케이블 20D, 외장 케이블 15D
코어 케이블 : 갑옷을 입지 않은 케이블 15D, 외장 케이블 12D.
발언 : D 더 케이블의 실제 외경을 대표합니다
