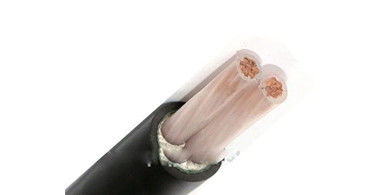

600/1000V 3상과 3심 XLPE 절연 케이블
XLPE는 전보를 칩니다
이 케이블은 전자파 적합성 (EMC)가 고정 설치에서 변속 조절기로부터 모터에 동력을 공급하도록 요구하는 애플리케이션에서 사용됩니다. 더 케이블은 포함하지 않는 것으로 위치되고, 브라켓에 또는 지하 매설 배관에서 설치되는 관로에서 둘러싸일 수 있고, 쉴드된 케이블을 요구하는 가변성 속도 구동 장비 또는 다른 애플리케이션에 적합합니다.
보통 어닐링된 등급 2 또는 등급 5 구리 전도체들, X-90 단열재, 5V-90 침구, 동 테이프 차폐성, 갑옷을 입지 않거나 직류 전기로 자극된 강선 외장, 나일론 내부 쉬스, 5V-90 덮개를 사용하세요
물리적이고 전기 특성
| No.cores Ｘ | 단열재 | 덮개 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | |
| 교차하는 초. | 두께 | 두께 | 대략. | 대략. | |||
| 명사 상당어 | |||||||
| 단계 | 중성 | 가치 | |||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
애플리케이션
0.6/1kV의 정격 전압으로 배포와 송전선으로 사용했습니다.
웰을 놓는 땅에서 베리링에 적합하고 수면하에 있습니다. 어떤 샤프트 긴장에 견딜 수 있습니다.
국제 표준 : IEC 60502-1, 국제전기기술위원회 60228 ;
ASTM BS, DIN과 ICEA와 같은 다른 표준을 위한 요구
기술 데이터
정격 전압 : 0.6 / 1kV
최대 도체 온도 : 정상적 (90 O C) 하에, 응급 (130 O C) 또는 단락회로 상태가 5 Ｓ (250 C)를 초과하지 않습니다.
최소 대기 온도. 설치 뒤에와 더 케이블이 고정 위치에서 있을 때만, 0 오우 Ｃ
가장 작은 것. 굴곡 반경 : 단심 케이블의 외경은 20 Ｘ입니다
15 다심 케이블의 외경은 CE, 로에스, KEMA와 다른 요구조건입니다
