0.6 1 kV XLPE는 저압전력케이블을 격리했습니다
XLPE는 저압전력케이블을 격리했습니다

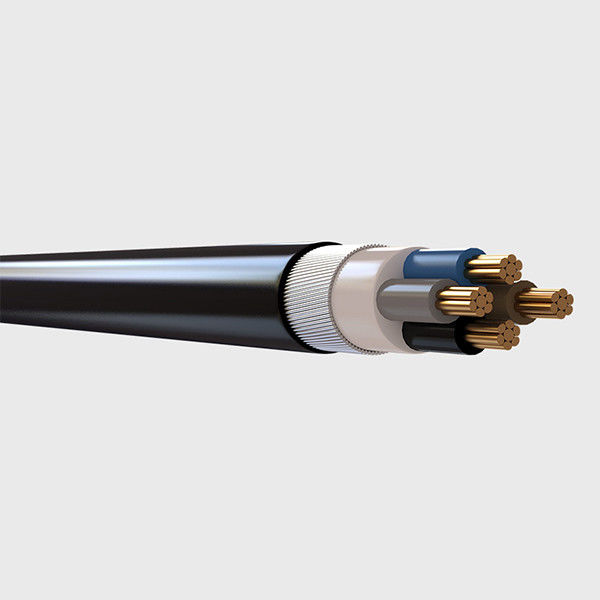

아연 도금 철선으로 무장한 교차 결합 폴리에틸렌 (XLPE)와 전력과 제어 케이블은 공칭 전압 Uo/U 0.6/1 kV와 전기적 설치에서 사용됩니다. 이러한 케이블은 산업적인 설치와 도시 회로망에서 사용됩니다.
저전압 XLPE 격리된 PVC 연피된 전원 케이블의 모든 종류.
1). 0.6/1kV, 하나의 핵, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/1kV, 하나의 핵, Cu 또는 Al/XLPE/PVC/AWA/PVC 전원 케이블 ;
(2). 0.6/ 1kV, 2 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 2 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 2 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(3). 0.6/ 1kV, 3 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 3 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 3 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(4). 0.6/ 1kV, 3+1 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 3 +1Cores, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 3+1 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(5). 0.6/ 1kV, 4 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 4 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 4 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(6). 0.6/ 1kV, 4+1 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 4+1 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 4+1 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(7). 0.6/ 1kV, 5 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 5 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 5 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
(8). 0.6/ 1kV, 3+2 핵심, Cu 또는 Al / XLPE / PVC 전원 케이블 ;
0.6/ 1kV, 3C+2 핵심, Cu 또는 Al/XLPE/PVC/STA/PVC 전원 케이블 ;
0.6/ 1kV, 3C+2 핵심, Cu 또는 Al/XLPE/PVC/SWA/PVC 전원 케이블 ;
애플리케이션 :
XLPE 절연전력케이블이 익숙한 저전압은 1kV의 송배전계통 혹은 더 낮게 권력이 있는 전력을 전하고 분배합니다. 그것은 일반적으로 기름주입 페이퍼 절연 전원 케이블의 안에 완료가 대체한 전력, 건설, 광산, 야금학, 석유화학 공업과 통신을 포함하는 분야에 적용됩니다.
특성 :
1.장기 작업을 위한 관리인의 가장 높은 허락된 작동 온도는 90 도입니다.
2.단락 회로 (맥스가 불과 장기는 5/2입니다)에, 관리인을 위한 가장 높은 온도는 거의 250 도나 다름없습니다.
3.더 케이블은 수평선상 하락 제한 없이 놓입니다. 환경 온도는 아니오 0 보다 낮아야 합니달 때 사업. 그렇지 않았다면 그것은 미리 가열되어야 합니다.
4.우수한 전기성능, 화학적인 부식에 대한 저항.
5.놓일 때 그들은 권할 만한 견인을 세울 수 있습니다.그들은 Outside.Left 저발연으로부터 견인을 세울 수 있습니다 무할로겐 태워진 후.더 케이블의 연소를 늦추세요.
XLPE 전원 케이블을 위한 전압 정격 | 관리인 번호 X mm2 중에 번호 X 공칭 단면 | |||||||
1 핵심 | 2 핵심 | 3 핵심 | 3+1 핵심 | 4 핵심 | 3+2 핵심 | 4+1 핵심 | 5 핵심 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
