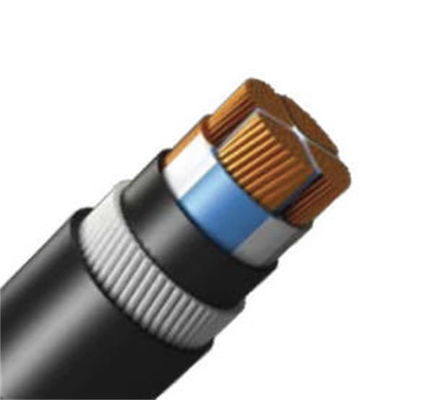

0.6/1 킬로볼트 구리 공급 장치 엑스라이페 절연 케이블
1. 실행 표준
제품은 GB 12706.1에 따라 제조되고, 또한 IEC과 BS와 DIN 규격에 따라 고객들을 위한 요구에 따라 제조될 수 있습니다.
2. 특징
L 높은 전기적 실행.
L 높은 역학적 성질과 우수한 마모 방지.
L 좋은 열적 시효 저항과 환경 응력 균열 저항성
L 낭보와 용매저항
L 고급 열저항성
3. 주요한 기술적인 매개 변수
L 완성된 케이블 절연저항시험
완성된 케이블을 판단하는 L 내전압 시험 : 고장 없는 3500v 5 분 작업 주파수.
특징 :
관리인 : 내크리프성, 높은 유연성, 강한 확장성, 낮은 리바운드율, 연결 안정.
단열재 : 고온저항, 반대 산화, 반노화, 훈도병과 오래가는, 저탄소 환경.
외장 층 : 낮은 비용과 더 좋은 성능, 굳고 힘든 인터로킹의 특수 형식.
외부 쉬스 : PVC는 납 또는 카드뮴을 함유하지 않습니다. 그것은 축축한 장소에 설치되거나 직접적으로 건물에서 묻히거나 놓입니다.
특성 :
1.장기 작업을 위한 관리인의 가장 높은 허락된 작동 온도는 90 도입니다.
2.단락 회로 (맥스가 불과 장기는 5/2입니다)에, 관리인을 위한 가장 높은 온도는 거의 250 도나 다름없습니다.
3.더 케이블은 수평선상 하락 제한 없이 놓입니다. 환경 온도는 아니오 0 보다 낮아야 합니달 때 사업. 그렇지 않았다면 그것은 미리 가열되어야 합니다.
4.우수한 전기성능, 화학적인 부식에 대한 저항.
5.놓일 때 그들은 권할 만한 견인을 세울 수 있습니다.그들은 Outside.Left 저발연으로부터 견인을 세울 수 있습니다 무할로겐 태워진 후.더 케이블의 연소를 늦추세요.
XLPE 전원 케이블을 위한 전압 정격 | 관리인 번호 X mm2 중에 번호 X 공칭 단면 | |||||||
1 핵심 | 2 핵심 | 3 핵심 | 3+1 핵심 | 4 핵심 | 3+2 핵심 | 4+1 핵심 | 5 핵심 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
