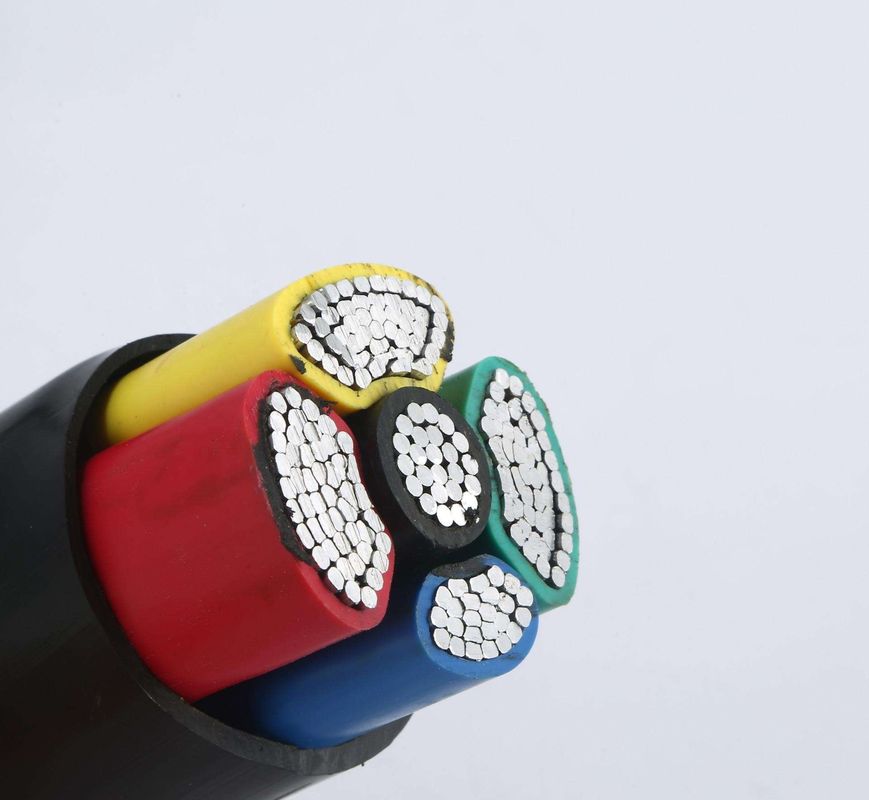

5 핵심 25 평방 밀리미터 Pe 엑스라이페 절연전력케이블
전원 케이블, 카파 코아, XLPE 단열재, 폴리에틸렌 쉬쓰
수 : YJLV
평가된 전압 0.6 / 1 KV
표준 : GB/T 12706.1-2008, 국제전기기술위원회 60502-2004
이 제품은 AC 정격 전압 0.6/1 킬로볼트와 작동 주파수 50Hz 라인 하에 전송과 유통에 적합합니다
다른 전원은 끈으로 묶습니다 :
XLPE 또는 PVC 단열재, PVC와 카파 코아 전원 케이블 또는 PE 외부 쉬스, 무장한 STA 또는 비피복 전원 케이블 / 케이블
타이핑하세요 : VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
핵심의 수 : 하나의 핵, 2 핵심, 3 핵심, 4 핵심, 5 핵심
생산 범위 : 1.5mm2, 2.5mm2, 4mm2, 6 밀리미터, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 평방 밀리미터
관련 전압 : 300/300v, 300/500v, 450/750v, 0.6/1kV
애플리케이션 :
이 제품은 AC 정격 전압 0.6/1 킬로볼트와 작동 주파수 50Hz 하에 전송과 유통에 적합합니다.
저전압 전력 케이블은 1kV 전력 전송과 분배 시스템에서 전력 전송 및 배전을 위해 사용됩니다. 그것은 넓게 전력, 마이닝, 건설, 야금학, 석유화학제품과 통신 필드에서 사용되고, 완전히 오일에 잠긴 페이퍼 절연 전력 케이블을 대체합니다.
XLPE 절연전력케이블 XLPE 절연전력케이블은 종이 절연 케이블과 PVC 절연 케이블 보다 더 장점을 갖늡니다. 교차 결합 폴리에틸렌 케이블은 높은 전기 파괴와 의학적 장점, 높은 내노화성, 환경적 응력 저항, 화학적 내식성, 단순 구조, 편리한 사용과 장기 고온 작동을 가집니다. 그것은 하락 제한 없이 위치될 수 있습니다.
| XLPE 전원 케이블을 위한 전압 정격 | 관리인 번호 Ｘ mm2 중에 번호 Ｘ 공칭 단면 | |||||||
| 1 핵심 | 2 핵심 | 3 핵심 | 3+1 핵심 | 4 핵심 | 3+2 핵심 | 4+1 핵심 | 5 핵심 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
XLPE 케이블의 장점 :
XLPE 케이블은 높게 장기 작동 온도와 더 큰 정격 전류를 가지고 있고 똑같은 환경 하에, XLPE 케이블의 크기 (정상적 횡단면)이 PVC 케이블보다 작은 1 또는 2일 수 있습니다. 이것들은 또한 제품의 품질과 성능을 향상시킬 뿐만 아니라, 더 케이블의 생산비를 줄입니다. 외장 케이블을 위한 스틸테이프의장케이블은 케이블의 역학적 성질을 강화할 수 있고 더 케이블이 외부 가공 압을 견뎌낼 수 있습니다.
강철 벨트 갑옷 / 강철 박 갑옷, 강선 외장 / 강선 외장 / SWA. 스틸테이프의장케이블 모델 : VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
사용 기능 :
1. 케이블 컨덕터의 장기 허용 작동 온도는 70C를 초과하지 않습니다
2. 단락 회로가 발생할 (최장 지속이 5/2를 초과하지 않습니다) 때, 케이블 컨덕터의 최고 온도는 160' Ｃ를 초과하지 않습니다.
3. 더 케이블이 놓일 때, 대기 온도는 0C 보다 낮아서는 안됩니다. 온도가 0C 보다 낮을 때, 먼저 그것을 미리 가열하세요.
4. 멀티 코어 비외장 케이블의 최소 벤딩 범위는 12 배 케이블 외경 이하여서는 안되고 멀티 코어 외장 케이블의 최소 굽힘 반지름이 15 배 케이블 외경 이하여서는 안됩니다. 단일코어 외장 케이블의 최소 벤딩 범위는 결코 15 번 외경의 더 케이블의 이어서는 안되고 단일코어 갑옷을 입지 않은 케이블의 최소 벤딩 범위가 결코 20 번 외경의 더 케이블의 이어서는 안됩니다.
5. 0.6 / 1KV의 정격 전압과 교차 결합 폴리에틸렌 절연전력케이블의 구조적인 매개 변수
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
