| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | CE/IEC/KEMA/VDE |

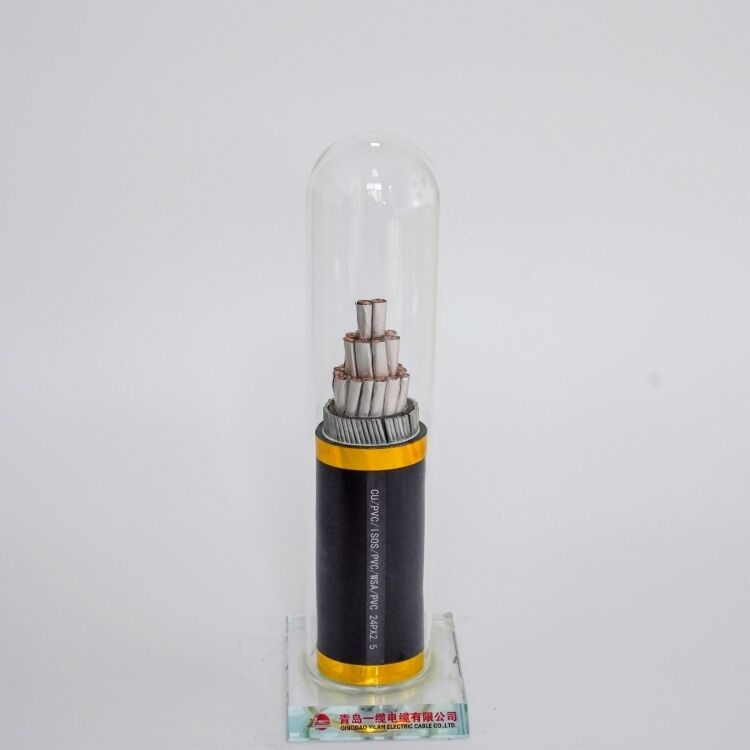

저압 3심 XLPE 절연 케이블
우수한 열기계적 특성, 우수한 전기적 특성 및 내화학성을 갖춘 가교 폴리에틸렌 절연 PVC 피복 전력 케이블. 또한 구조가 간단하고 무게가 가벼우며 낙하 제한이 없다는 장점이 있습니다. 도시 전력망, 광산 및 공장에서 널리 사용되는 신형 케이블입니다. 가교 폴리에틸렌 절연 전력 케이블 도체의 최대 정격 작동 온도는 90°C로, PVC 절연 및 폴리에틸렌 절연 케이블보다 높아 케이블의 부하 용량을 더욱 증가시킵니다.
| 전압 등급 XLPE 전력 케이블 | 도체 공칭 단면적 수 x mm2 | |||||||
| 1심 | 2심 | 3심 | 3+1심 | 4심 | 3+2심 | 4+1심 | 5심 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
적용:
1. 작동 특성:
최대 도체 작동 온도: 90°C
단락 시(5초 미만 지속) 케이블 도체의 최대 온도는 250°C를 초과하지 않아야 합니다.
케이블 포설 시 환경 온도는 0°C 이하가 되어서는 안 됩니다.
2. 케이블 굽힘 반경:
단심 케이블: 비장갑 케이블 20D, 장갑 케이블 15D.
다심 케이블: 비장갑 케이블 15D, 장갑 케이블 12D.
용도: 본 제품은 정격 주파수 전압이 1kV 이하, AC 50Hz인 전력 분배선 또는 고정 설치에 사용하기에 적합합니다.
