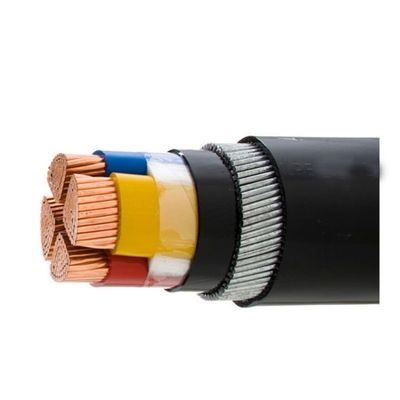

IEC 60502 600/1000V PVC / XLPE 절연전력케이블
XLPE 케이블이 무엇입니까?
XLPE 케이블은 교차하는 연결된 폴리에틸렌 케이블을 의미합니다. 그것은 폴리에틸렌 플라스틱으로부터 제조된 순환수식 배관입니다. XLPE는 3D 분자 결합 구조와 형상 기억 특성을 특징으로 합니다.
| XLPE 전원 케이블을 위한 전압 정격 | 관리인 번호 Ｘ mm2 중에 번호 Ｘ 공칭 단면 | |||||||
| 1 핵심 | 2 핵심 | 3 핵심 | 3+1 핵심 | 4 핵심 | 3+2 핵심 | 4+1 핵심 | 5 핵심 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
교차 결합 폴리에틸렌 / XLPE가 무엇입니까?
또한 XLPE로 알려진 교차 결합 폴리에틸렌이 열과 고압의 생산된 단열의 형태입니다. XLPE 단열을 제조하는 한가지 방법은 합성물을 비추는 것입니다. 또 다른 방법은 과산화물 화학적 교차-연결 합성물을 사용하는 것입니다. XLPE의 가장 중요한 속성은 그것이 나타내는 전기적 성질입니다. XLPE 단열재와 케이블은 고전류와 전압을 옮길 수 있습니다. XLPE를 위한 공통 응용은 높은 전압 적용에 대한 매체입니다. XLPE의 물리적이고 전기적 성질은 그것을 산업 환경의 용도에 이상적이게 합니다.
애플리케이션
이러한 케이블은 저전압 설치 시스템에서 전기 공급을 위해 사용됩니다, 그들이 가공 변형의 어떤 위험이 없은 산업 설비 지역 에너지 교란의 전력과 개폐소에 있는 아래 지상 케이블 덕트에서, 실내에서 그리고 야외에서 안에 설치에 적합합니다.
