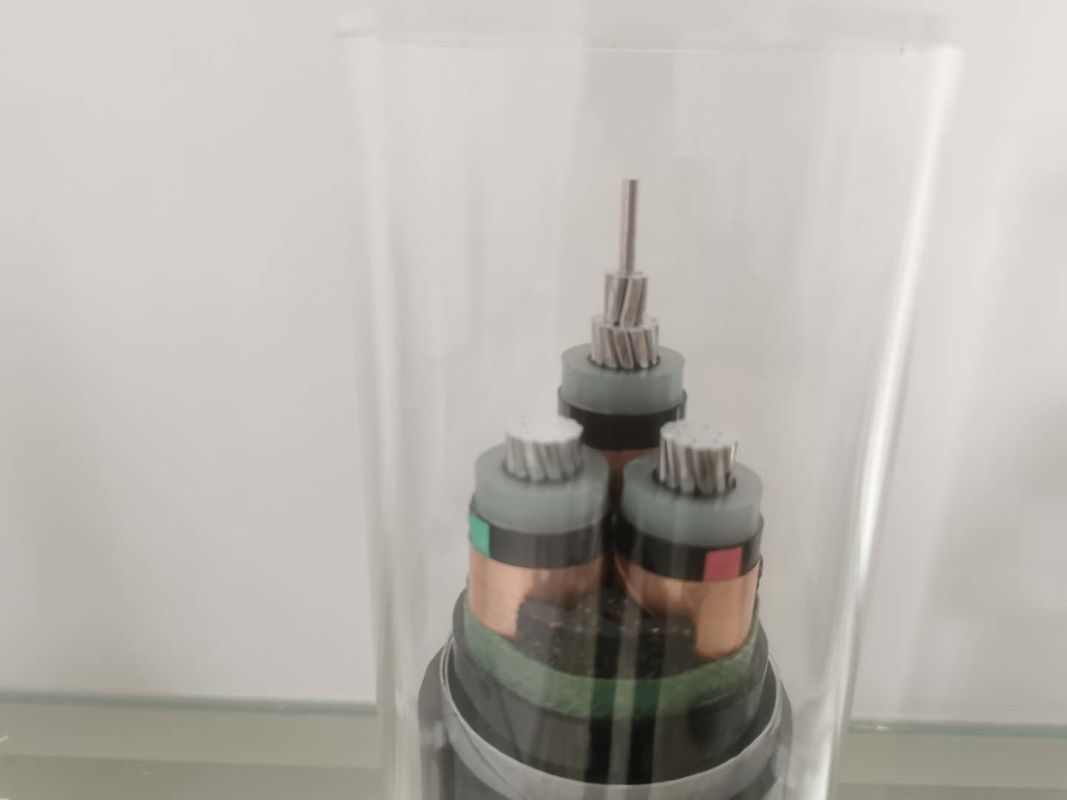

그랜딩 0.6/1KV 교차하는 연결된 폴리에틸렌 전선 케이블 3x10mm2
*Main 케이블 특성
1. 0.6/1KV의 Uo/U
2. XLPE 케이블은 SAA가 3를 증명했다는 것 입니다. 관리인 : 정상적 담금질한 구리 4. 단열재와 덮개 : XLPE X-90 PVC 5V-90 5. 통상의 작동 온도 : 90' C 6. 핵심의 수 : 한 개의 core/2 핵심 + 지구 core/3 핵심 + earth/4 핵심 + 지구
*Application
교차하는 연결된 폴리에틸렌 와이어는 건물, 도시적 건설의 현장과 트랜스에 대한 리드와 가까운 밀집하는 나무와 거리들에 설치될 수 있습니다.그것은 빽빽하게 건물, 빽빽하게 인구와 좁은 거리들을 가지고 있는 옛 도시를 특히 위한 것입니다.
XLPE 전원 케이블을 위한 전압 정격 | 관리인 번호 X mm2 중에 번호 X 공칭 단면 | |||||||
1 핵심 | 2 핵심 | 3 핵심 | 3+1 핵심 | 4 핵심 | 3+2 핵심 | 4+1 핵심 | 5 핵심 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
XLPE 케이블의 장점 :
XLPE 케이블은 높게 장기 작동 온도와 더 큰 정격 전류를 가지고 있고 똑같은 환경 하에, XLPE 케이블의 크기 (정상적 횡단면)이 PVC 케이블보다 작은 1 또는 2일 수 있습니다. 이것들은 또한 제품의 품질과 성능을 향상시킬 뿐만 아니라, 더 케이블의 생산비를 줄입니다. 외장 케이블을 위한 스틸테이프의장케이블은 케이블의 역학적 성질을 강화할 수 있고 더 케이블이 외부 가공 압을 견뎌낼 수 있습니다.
강철 벨트 갑옷 / 강철 박 갑옷, 강선 외장 / 강선 외장 / SWA. 스틸테이프의장케이블 모델 : VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
